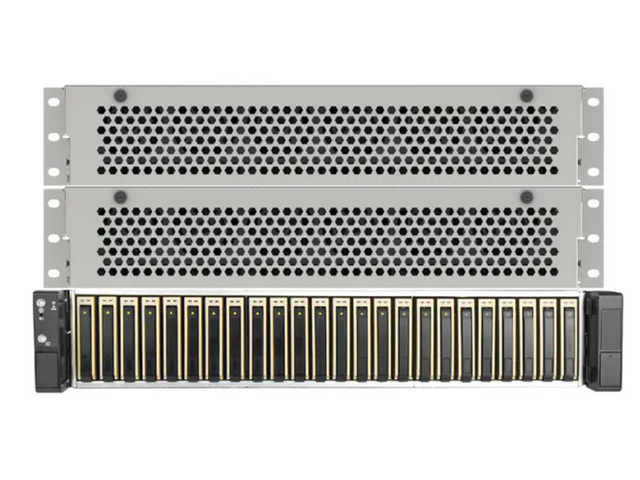

Система хранения данных Аквариус AQ FS450-B
Система хранения данных AQ FS450-В отличается высокой производительностью и гибкостью конфигураций, оснащена максимальным количеством портов ввода/вывода. Она предназначена для вычислительных сред с высокими требованиями к надежности, производительности и объему хранения, рекомендована для работы с базами данных и платформами виртуализации. Модульная платформа включает два двухпроцессорных контроллера и модули дискового расширения, объединенные в кластер высокоскоростными соединениями.
Технические характеристики системы хранения данных Аквариус AQ FS450-B
| Тип корпуса | Стоечное исполнение |
| Тип шасси | 2U+2U, два отдельно стоящих контроллера |
| Контроллеры (указаны характеристики одного контроллера) | |
| Семейство процессоров, термопакет | Xeon Scalable 3-го поколения, до 160Вт |
| Стандартное количество процессоров, core/CPU | 2, до 56core/CPU |
| Контроллерный интерконнект | двойное активное подключение (25GbE, 100GbE) |
| Стандартный объем оперативной памяти | 256GB |
| Максимальный объем оперативной памяти (16 слотов) | 1536GB |
| Накопители для установки управляющего ПО | 2 внутренних (дополнительных) системных накопителя SATA/M.2 22XX |
| Система электропитания и охлаждения контроллерного модуля | |
| Тип системы питания | Внутренний блок питания, AC/220V/800Вт, 1+1, горячая замена |
| Энергоэффективность | 80 PLUS Platinum / Titanium (Активный PFC) |
| Тип системы охлаждения | 6*60mm PWM вентилятора с горячей заменой |
| Направление движения системы охлаждения | От лицевой панели к блокам питания |
| Накопители информации (до 608 накопителей на систему) | |
| Накопители в контроллерном модуле | Отсутствуют, используются дисковые модули расширения |
| Используемые диски (в зависимости от конфигурации) | SSD SAS: 960GB, 1.92TB, 3.2TB, 3.84TB, 6.4TB, 7.68TB, 12.8TB, 15.36TB, 30.72TB. HDD SAS(2.5``, 10k): 600GB, 900GB, 1.2TB, 1.8TB, 2.4TB. HDD NLSAS(3.5``, 7.2k): 2TB, 4TB, 6TB, 8TB, 10TB, 12TB, 14TB, 16TB, 18TB, 20TB |
| Дисковые модули расширения | |
| Интерфейс подключения модулей расширения | 12Gb SAS 3.0 dual-port (одна карта на 1 контроллер) |
| Формфактор дисковых модулей расширения | 2U (12LFF/SFF), 2U(24SFF), 4U(24LFF/SFF), 4U(60LFF), 4U(72LFF) |
| Система электропитания | Внутренний блок питания, AC/220V, до 1600Вт, 1+1, горячая замена |
| Система охлаждения и вентиляции | 4*80mm PWM вентилятора с горячей заменой |
| Направление движения воздушного потока | От лицевой панели к блокам питания |
| Порты/протоколы для управления (указаны характеристики одного контроллера) | |
| Порты для управления, размещенные на задней панели | 1 × VGA; 2 × USB 3.0 Type A; 1*miniUSD; 1*type-C |
| Протоколы | BMC/IPMI, WebUI, SSH/Cli |
| Выделенный порт удалённого управления на контроллере | 1 × 1000Base-T |
| Клиентские подключения (указаны характеристики одного контроллера) | |
| Количество PCI слотов для установки карт ввода-вывода | 7 (включая 1 слот для установки SAS-HBA) |
| Встроенные порты Ethernet (всего) | 2*1GbE, RJ-45 |
| Индикация | |
| Индикация по каждому из контроллеров | Состояние |
| Блоки питания | Состояние |
| Накопители, порты ввода/вывода | Активность |
| Физические характеристики контроллерного модуля | |
| Габариты (Ш x В x Г), мм | 445 * 88 * 542 |
| Габариты в упаковке (Ш x В x Г), мм | 575 * 180 * 684 |
| Вес, кг | до 20** |
| Физические характеристики дискового модуля расширения 2U (12LFF/SFF, 24SFF)** | |
| Габариты (Ш x В x Г), мм | 450 * 88 * 521 |
| Габариты в упаковке (Ш x В x Г), мм | 610 * 242 * 760 |
| Вес, кг | до 20** |
| Физические характеристики дискового модуля расширения 4U(24LFF/SFF)** | |
| Габариты (Ш x В x Г), мм | 450 * 175 * 521 |
| Габариты в упаковке (Ш x В x Г), мм | 610 * 340 * 760 |
| Вес, кг | до 25** |
| Физические характеристики дискового модуля расширения 4U(60LFF)** | |
| Габариты (Ш x В x Г), мм | 450 * 178 * 882 |
| Габариты в упаковке (Ш x В x Г), мм | 645 * 660 * 1160 |
| Вес, кг | до 60** |
| Физические характеристики дискового модуля расширения 4U(72LFF)** | |
| Габариты (Ш x В x Г), мм | 450 * 178 * 986 |
| Габариты в упаковке (Ш x В x Г), мм | 645 * 680 * 1270 |
| Вес, кг | до 65** |
| Используемое управляющее ПО | |
| ПО | BAUM Storage AI |
| Диапазон температур | |
| Во время работы | От 10 °C до 35 °C |
| В выключенном состоянии | От -30 °C до 60 °C |
| Относительная влажность (без конденсации) | |
| Во время работы |
Минимальная - выше точки росы при -12 °C или 8 % относительной влажности Максимальная - точка росы при 24 °C или 90 % относительной влажности |
| В выключенном состоянии | От 5 % до 95 % при максимальной температуре 38,7 °C, по влажному термометру |
| Примечание | Все показатели температуры указаны для уровня моря. Пересчет по высотной отметке — 1 °C на 304,8 м до 3 048 м. Не подвергать воздействию прямых солнечных лучей. Максимальная скорость изменения температуры - 20 °C в час. Верхний предел и скорость изменения |
