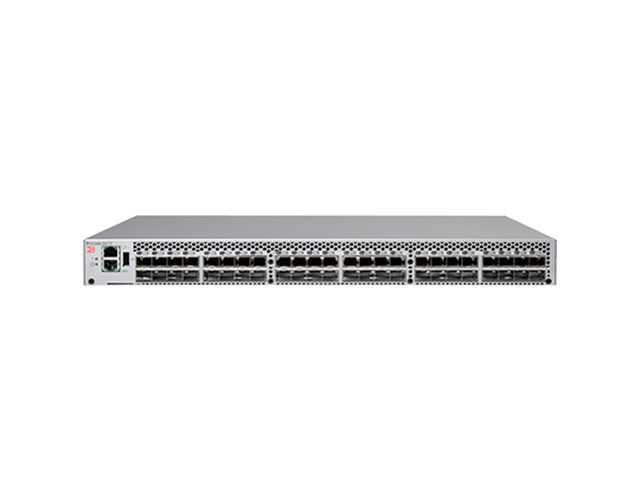

Коммутатор Brocade BR-6510-24-16G-R
Коммутатор Brocade BR-6510-24-16G-R Fiber Channel 48-портовый коммутатор с 24 активными портами 16 Гбит/с, SFP, скорость передачи 10/100/1000Мбит/с, режим коммутации полнодуплексный, совокупная пропускная способность: сквозной полный дуплекс 768 Гбит/с
Техническое описание коммутатора Brocade BR-6510-24-16G-R
| Порты Fibre Channel |
Режим переключения (по умолчанию): конфигурации с 24, 36 и 48 портами (до 12 портов за счет лицензий Ports on Demand [PoD]); универсальные (E, F, M, D, EX) порты Сопоставление портов Access Gateway по умолчанию: 40 F_Ports, 8 N_Ports |
| Масштабируемость | Полная коммутационная архитектура с максимум 239 коммутаторами |
| Сертифицированный максимум | 6000 активных узлов; 56 коммутаторов, 19 переходов в тканях Brocade Fabric OS®; 31 коммутатор, три перехода в ткани Brocade M-EOS; более крупные ткани сертифицированы по мере необходимости |
| Производительность | Автоматическое определение скорости порта 2, 4, 8 и 16 Гбит/с; 10 Гбит/с и опционально программируется на фиксированную скорость порта. |
| ISL-транкинг | Транкинг на основе кадров с поддержкой до восьми портов 16 Гбит/с на каждый ISL-транк; до 128 Гбит/с на магистраль ISL. Балансировка нагрузки на основе Exchange между ISL с DPS, включенным в ОС Fabric. Количество магистральных групп, которые можно настроить в коммутаторе, не ограничено. |
| Совокупная пропускная способность | Сквозной полный дуплекс 768 Гбит/с |
| Максимальная задержка ткани | Задержка для локально коммутируемых портов составляет 700 нс; шифрование/сжатие — 5,5 мкс на узел; Прямое исправление ошибок (FEC) добавляет 400 нс между E_Ports (по умолчанию включено). |
| Максимальный размер кадра | 2112 байт полезной нагрузки |
| Буферы кадров | 8192 динамически выделенных |
| Классы обслуживания | Класс 2, Класс 3, Класс F (межкоммутаторные кадры) |
| Типы портов |
D_Port (диагностический порт), E_Port, EX_Port, F_Port, M_Port (зеркальный порт); самообнаружение на основе типа коммутатора (U_Port); дополнительный контроль типа порта Режим Brocade Access Gateway: F_Port и N_Port с поддержкой NPIV |
| Типы трафика данных | Коммутаторы Fabric с поддержкой одноадресной рассылки |
| Типы носителей | Промышленный стандарт малого форм-фактора Pluggable (SFP+) с возможностью «горячей» замены, разъем LC; Коротковолновый (SWL), Длинноволновый (LWL); расширенный диапазон длинных волн (ELWL); расстояние зависит от оптоволоконного кабеля и скорости порта. Поддерживает оптические приемопередатчики SFP+ (2, 4, 8, 10, 16 Гбит/с). |
| USB | Один порт USB для загрузки файла системного журнала или обновления прошивки |
|
Сервисы фабрики Примечание. Некоторые сервисы фабрики не применяются или недоступны в режиме Brocade Access Gateway. |
Brocade Advanced Performance Monitoring (APM) (включая Top Talkers для режимов E_Ports, F_Ports и Fabric); Адаптивная сеть Brocade (ограничение скорости входящего трафика, изоляция трафика, QoS); Обнаружение узких мест; Расширенное зонирование Brocade (зонирование по умолчанию, зонирование портов/WWN, широковещательное зонирование); динамическая подготовка структуры (DFP); динамический выбор пути (DPS); расширенные ткани; Улучшенное восстановление кредита BB; Часы из парчовой ткани; ФДМИ; перенаправление кадров; Транкинг на основе фреймов; ФСПФ; интегрированная маршрутизация; ИПоФК; ISL-транкинг; Сервер управления; НПВ; НТП v3; Портовое ограждение; Уведомление об изменении состояния регистрации (RSCN); Служба надежной фиксации (RCS); Оптимизация серверных приложений (SAO); Простой сервер имен (SNS); Виртуальные фабрики (логический коммутатор, логическая фабрика) |
| Расширение | Fibre Channel, сжатие на лету (Brocade LZO) и шифрование (AES-GCM-256); встроенный Fibre Channel 10 Гбит/с для подключения DWDM MAN |
| FICON | каскадирование FICON; поддержка без потерь DLS; FICON CUP |
| Поддерживаемое программное обеспечение для управления | HTTP, SNMP v1/v3 (FE MIB, FC MIB управления), SSH; Аудит, системный журнал; Brocade Advanced Web Tools, APM, Brocade Fabric Watch; Brocade Network Advisor SAN Enterprise или Brocade Network Advisor SAN Professional/Professional Plus; Интерфейс командной строки (CLI); SMI-S совместимый; Административные домены; пробные лицензии на дополнительные возможности |
| Безопасность | Шифрование AES-GCM-256 на ISL; DH-CHAP (между коммутаторами и конечными устройствами), аутентификация коммутатора FCAP; Совместимость с FIPS 140-2 L2, HTTPS, IPsec, IP-фильтрация, LDAP с IPv6, привязка портов, RADIUS, определяемый пользователем контроль доступа на основе ролей (RBAC), безопасное копирование (SCP), безопасный RPC, SFTP, SSH v2, SSL, привязка коммутатора, доверенный коммутатор |
| Доступ к управлению | Ethernet 10/100 Мбит/с (RJ-45), внутриполосный через Fibre Channel, последовательный порт (RJ-45) и один USB-порт |
| Диагностика | Автономная диагностика D_Port, включая электрическую/оптическую петлю, трафик/задержку/расстояние канала; POST и встроенная онлайн-/офлайн-диагностика, включая мониторинг окружающей среды, FCping и Pathinfo (FC traceroute), средство просмотра кадров, непрерывающее зеркальное отображение порта перезапуска демона (порт SPAN), мониторинг состояния оптики, мониторинг питания, ведение журнала RAStrace и обнаружение непрерывной перезагрузки ( РРД) |
| Корпус |
Воздушный поток спереди назад; питание сзади, 1U Обратный поток воздуха; питание сзади, 1U |
| Размер |
Ширина: 438 мм (17,23 дюйма) Высота: 43 мм (1,7 дюйма) Глубина: 443 мм (17,45 дюйма) |
| Вес системы | 9,16 кг (20,20 фунта) с двумя сменными блоками питания, без приемопередатчиков |
| Рабочая среда |
Температура: от 0 до 40°C Влажность: от 10% до 85% (без конденсации) |
| Нерабочая среда |
Температура: от -25 до 70°C Влажность: от 10% до 90% (без конденсации) |
| Высота над уровнем моря | До 3000 м (9842 фута) |
| Высота хранения | До 12 км (39 370 футов) |
| Вибрация |
При работе: 0,5 г синусоидальная, 0,4 г среднеквадратичная, случайная, от 5 до 500 Гц В нерабочем состоянии: 2,0 г синуса, 1,1 г случайного, от 5 до 500 Гц |
| Тепловыделение | 48 портов при 338 БТЕ/час |
| Мощность | Блок питания Два резервных блока питания с возможностью горячей замены и встроенными системными вентиляторами охлаждения |
| Вход переменного тока | от 85 В до 264 В от ~5 А до 2,5 А |
| Частота входной сети | от 47 Гц до 63 Гц |
| Потребляемая мощность |
110 Вт со всеми 48 портами, оснащенными оптикой SWL 16 Гбит/с. 72 Вт для пустого шасси без оптики |
