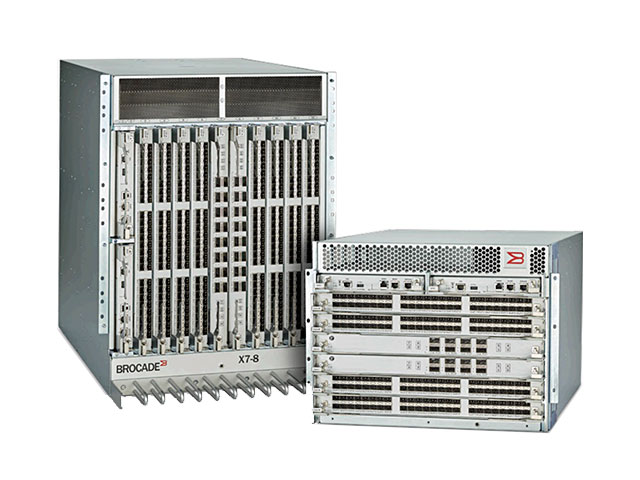

Платформа управления сетью Brocade X7-4
Платформа Brocade X7-4 FC, созданная специально для крупных корпоративных сред, обеспечивает высокую производительность и низкую задержку для оптимизации NVMe и высоких рабочих нагрузок с транзакциями. Она предлагает до 15,5 Тб/с пропускной способности шасси, поддерживает до 192 портов устройств и 64 порта через связи UltraScale ICL. Благодаря расширенным аналитическим и автоматическим возможностям, Brocade X7-4 FC обеспечивает автономный SAN, упрощая управление и снижая операционные затраты
Технические характеристики Brocade X7-4 FC
| Базовые модели | Brocade X7-4 и X7-8 включают: 2 лезвия для основной маршрутизации, 2 модуля процессора управления, комплекты направляющих с 4 портами и программное обеспечение (Fabric Vision, Trunking, Extended Fabrics и CUP) |
| Шасси | X7-4 — 4 открытых слота, X7-8 — 8 открытых слотов |
| Лезвия Fibre Channel |
Лезвие с 48 портами и 48 трансиверами 64G Fibre Channel SFP+ или 48 трансиверами 32G SFP+ Лезвие с 64 портами и шестнадцать трансиверов 4x32G Fibre Channel SWL QSFP+ для 64 соединений 32G |
| Лезвия для расширения | Brocade SX6 Extension Blade обеспечивает расширение Fibre Channel (16 портов 32G Fibre Channel) и расширение IP по IP-сетям (16 портов 1GbE/10GbE и 2 порта 40GbE). |
| Производительность |
Скорость линии 4/8/10/16/32/64G, полный дуплекс. Автоопределение скоростей портов 4/8/16/32/64G в зависимости от используемых SFP, поддержка согласования скоростей. Скорость порта 10G с соответствующими SFP. FCoE: Скорости FCoE 10GbE, 25GbE или 40GbE с портом лезвия FC32-64 |
| Мультишасси с портами UltraScale ICL | До 4608 портов Fibre Channel; порты UltraScale ICL (32 для шасси с 8 слотами или 16 для шасси с 4 слотами, оптический QSFP) позволяют подключать до 9 шасси в полносвязной топологии или до 12 шасси в топологии ядро-периферия. |
| Пропускная способность шасси |
Brocade X7-8: 31 Тбит/с на шасси с 384 портами устройств + 32 соединения UltraScale ICL с поддержкой 128 портов. Brocade X7-4: 15,5 Тбит/с на шасси с 192 портами устройств + 16 соединений UltraScale ICL с поддержкой 64 портов. |
| Питание шасси |
X7-8: 4 блока питания для избыточности 2+2 X7-4: 2 блока питания для избыточности 1+1 Большой выбор блоков питания переменного или высокого напряжения. |
| Охлаждение | X7-8: 3 блока вентиляторов; X7-4: 2 блока вентиляторов |
| Циркуляция воздуха | Большой выбор блоков питания и кассет вентиляторов со стороны всасывания или с вытяжкой не со стороны портов. |
| Доступность решения | Обеспечивает работоспособность в течение 99,999 % времени; резервные блоки питания с возможностью «горячей» замены, вентиляторы, платы WWN, процессоры, коммутация ядра, порты лезвий и оптика; онлайн-диагностика; загрузка и активация программного обеспечения, не прерывающая работу. |
| Корпус | X7-8: стоечное шасси 14U; X7-4: стоечное шасси 8U; |
