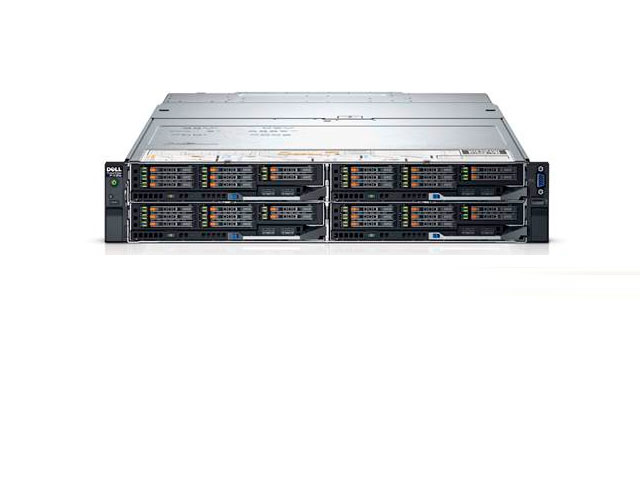

Сервеное шасси Dell PowerEdge FX2
Шасси Dell EMC PowerEdge FX2 — это универсальное, экономичное и гибкое решение модульного типа, корпус, служащий базовым элементом для многих специализированных устройств. Решение содержит общие для всех разделяемые блоки и системы, комплекс управляющих программ и унифицированную систему соединения частей. С применением этого корпуса-шасси, можно создавать серверные системы разного назначения, как с преобладанием вычислительных задач, таки для хранения данных.
Описание Dell EMC PowerEdge FX2
Dell EMC PowerEdge FX2 представляет собой корпус для устройств модульной архитектуры. Шасси обладает всеми достоинствами блейд-систем: плотность компоновки, разделяемые ресурсы, гибко настраиваемые для нужд клиента конфигурации.
Система питания корпуса FX2 позволяет всем компонентам получать электропитание от резервируемых блоков питания мощностью от 1,1 до 2 КВт. Система охлаждения с восемью вентиляторами обеспечивает эффективное удаление тепла от нагревающихся блоков в едином шасси. CMC — контроллер единообразного управления системой модулей также относится к компонентам шасси и позволяет упростить контроль и администрирование всего комплекса устройств.
PowerEdge FX2 — параметры и характеристики
- Размер шасси — 2U (две стандартные единицы высоты в стойке rack-типа); 86,8 мм — высота, 433,5 мм — ширина, 851,6 мм — длина.
- Схемы резервирования блоков питания — 1+1 (резервируемые), 2+0 (нерезервируемые).
- Вентиляция — восемь заменяемых вентиляторов, направляющих поток воздуха к компонентам ввода-вывода.
- Модули соединения: FN410s (четыре порта 10GbE), FN410t (четыре порта 10GBASE-Т), FN2210 (до двух портов Fibre Channel или до четырёх портов 10GbE).
Особенности архитектуры FX
Архитектура FX включает в себя несколько модулей: FC830 — масштабируемый вертикально сервер на четырёх сокетах с высокой плотностью размещения компонентов; FC630 — двухсокетный сервер для создания распределённых структур; FC430 — высокоплотный сервер с двумя сокетами и шириной, составляющей четверть от стандартной; FM120x4 — предоставляющий возможности корпоративного класса микросервер; FD332 — гибкое и высокоплотное решение с прямым подключением для хранения данных; модули ввода-вывода FN — простое и гибкое решение с богатыми возможностями развёртывания и подключения сетей.
Технические характеристики Dell EMC PowerEdge FX2
| Форм-фактор | 2U |
| Разъемы | две версии корпуса FX2 — "коммутируемая" конфигурация, PowerEdge FX2s, поддерживает до 8 низкопрофильных слотов расширения PCIe 3.0; и "некоммутируемая" конфигурация FX2 — экономичная альтернатива, которая не предусматривает слотов расширения |
| Сетевые подключения | 2 транзитных модуля или 3 модуля сетевого агрегатора ввода-вывода FN на выбор |
| Варианты серверных узлов | До 4 серверов половинной ширины Dell PowerEdge FC630 или PowerEdge FM120x4 |
| Блоки питания | Источники питания с возможностью горячей замены: 1 600 Вт и 1 100 Вт переменного тока в конфигурации 1+1 с резервированием или 2+0 без резервирования |
