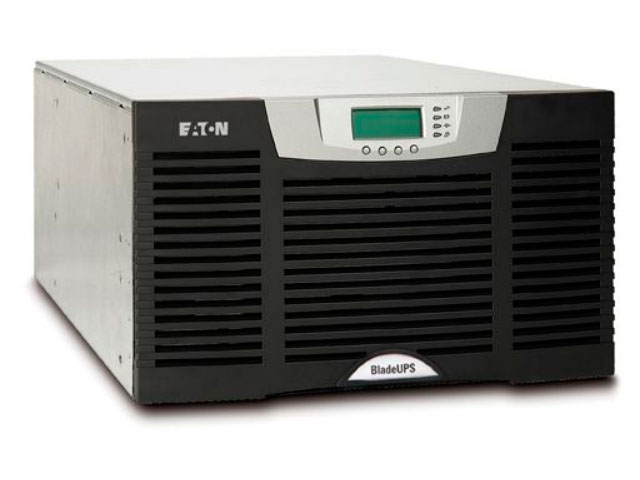

ИБП Eaton BladeUPS
Eaton Blade UPS (BladeUPS) – стоечный модульный ИБП для защиты серверных, дата центров (ЦОДов). ИБП предназначен для защиты стоек (группы стоек) как с небольшим потреблением 2-4 кВт на стойку, так и современных стоек с Blade серверами с суммарным потреблением до 12 кВт на стойку.
Технические характеристики ИБП Eaton BladeUPS
| Номинальная мощность | 12 кВт на модуль ИБП |
| КПД | До 97% |
| Тепловыделение | 371В /1266 БТЕ /ч при 100% номинальной нагрузке |
| Охлаждение |
Охлаждение вентилятором; микропроцессор следит за температурой; вход воздуха с передней стороны, выход – с задней |
|
Уровень шума Нормальный режим работы |
< 60 дБА на расстоянии 1 метр |
| Высота | 1000 метров |
| Входное напряжение | 400 В переменного тока |
| Диапазон напряжения | 400 В: 311 – 519 В переменного тока, между фазами |
| Диапазон частоты | 50 или 60 Гц, ±5 Гц |
| КНИ потребляемого тока | < 5% с IT нагрузками |
| Входной коэффициент мощности | > 0.99 с IT нагрузками |
| Пусковой ток | Зависит от нагрузки |
| Требования к входным подключениям | Три фазы, четыре провода+заземление |
| Источник байпаса | Совпадает с входом (одиночное питание) |
| Совместимость с генераторами | Высокая скорость нарастания напряжения для синхронизации с генератором |
| Номинальное выходное напряжение | 400 В: 180 - 240 В переменного тока, фаза-нейтраль |
| Выходная конфигурация | Три фазы, четыре провода+заземление |
| Выходная частота (номинальная) | 50 /60 Гц, автоматический выбор при запуске |
| Регулировка частоты | В пределах 0,1 Гц |
| Диапазон коэффициента мощности нагрузки | 0,7 индуктивного - 0,9 емкостного характера |
| Искажение выходного напряжения |
< 3% с IT нагрузками (PFC) < 5% при нелинейном электроснабжении |
| Тип аккумуляторов | VRLA - AGM |
| Время работы от внутренних батарей |
3 минуты при нагрузке 50% 4,7 минуты при нагрузке 100% |
| Напряжение на батареях | 240 В постоянного тока |
| Мониторинг параметров работы батарей |
Автоматический мониторинг (возможно дистанционное составление графика) Мониторинг параметров работы батарей вручную с помощью ЖК-дисплея |
| Способ зарядки батарей | Технология трехступенчатой зарядки ABM |
| Напряжение отсечки аккумулятора | От 1,67 В PC при рабочем цикле < 5 мин. |
| Разряд батарей | Предупреждающий сигнал |
| Возможность добавления дополнительных батарей |
Можно добавить до 4 дополнительных батарейных модулей (3U~34 мин. при нагрузке 100%, > 1 часа при нагрузке 50%) |
| Габариты (В*Ш*Г) |
261 (6U)*442*660 мм 132 (6U)*437*660 мм |
|
Общий вес шасси без батарей и электроники Общий вес шасси с батареями и электроникой |
46 кг 140 кг |
| Общий вес ИБП без батарей | 61 кг |
| Общий вес ИБП с батареями | 140 кг |
| Вес ВБМ | 77 кг |
| Программное обеспечение | ИБП поставляется с компакт-диском Software Suite, включающим в себя ПО для управления питанием LanSafe и пробную версию ПО PowerVisio |
| X-Slot | Два для перечисленных ниже карт |
| ЖК-дисплей |
Две строки по 20 символов Четыре клавиши интерфейса, управляемые с помощью меню Четыре светодиода для индикации статуса |
| Языки | Английский язык в качестве стандарта; доступно 20 языков |
| Изменение конфигурации | Выполняется пользователем, автоподстройка аппаратно-программного обеспечения |
| Сухие контакты на входе | Два входа, конфигурируются пользователем |
| Сухие контакты на выходе | Один выход, конфигурируется пользователем |
| Монтаж | Выполняется пользователем, расположение в IT-стойках |
| Профилактическое обслуживание | Выполняется пользователем, выезд инженеров Eaton — по желанию заказчика |
| Ремонтное обслуживание | Выполняется пользователем, выезд инженеров Eaton — по желанию заказчика |
| Удобство обслуживания | Аккумуляторы и электронные модули, заменяемые в процессе работы; автоматический внутренний байпас для техобслуживания; автоподстройка аппаратно-программного обеспечения; возможность flash-обновления ПО |
| EMI | IEC 62040 |
| Защита от перенапряжения | ANSI C62.41, Cat B-3 |
| Опасные материалы (RoHS) | Директива EU 2002 /95 /EC, категория 3 (4 или 5) |
