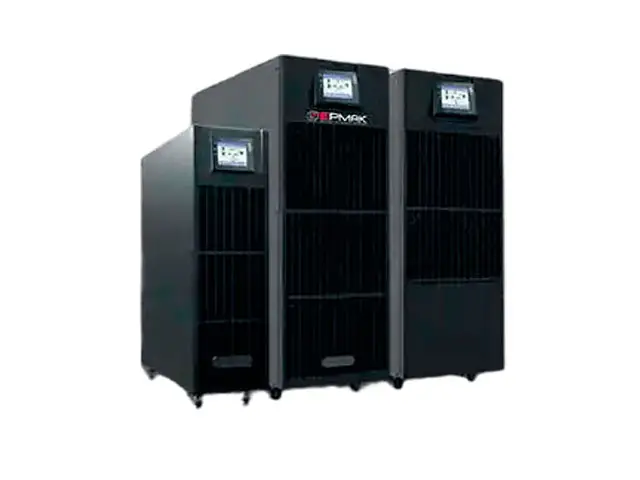

Модульные ИБП Ермак 10-1000кВА / 380В
Краткий обзор ИБП двойного преобразования Ермак 10-1000кВА / 380В
| Номинальное напряжение | 380/400/415В переменное |
| Рабочее напряжение | 138-305В 40% мощности; 305-485В 100% мощности |
| Рабочая частота | 40-70Гц |
| Коэффициент мощности | ≥0.99 |
| КНИ | ≤3% при 100% линейной нагрузке |
| Выходное напряжение | 380/400/415В переменное |
| Коэффициент мощности | 1.0 |
| Регулировка напряжения | ±1% |
| Частота в линейном режиме | синхронизирована со входной частотой ±1% |
| Частота в режиме от АКБ | 50±0.1% Гц |
| Коэффициент амплитуды (crest factor) | 3 : 1 |
| КНИ (THDv) | ≤1% при линейной нагрузке, ≤3% при нелинейной нагрузке |
| Время переключения на АКБ | 0 мс |
| Время переключения на байпас | 0 мс |
| Перегрузка в линейном режиме |
≤110% - 60 мин, ≤125% - 10 мин, ≤150% - 1 мин время переключения на байпас; >150% аварийное отключение |
| Перегрузка в режиме байпаса | 135% долговременное, 1000% - 100мс |
| КПД | до 96 % |
| Параллельная работа | до 800 кВА - до 6 устройств, 800кВА-1000кВА - до 4 устройств |
| Напряжение АКБ |
опционально: ±180V/±192V/±204V/±216V/±228V/±240/±252/±264/±276/±288/±300В (30/32/34/36/38/40/42/44/46/48/50 шт. АКБ); 360-600В (30-50 шт. АКБ, 36 шт. стандартно, 36-50 шт. без понижения мощности; 32-34 шт. выходной коэффициент мощности 0.9; 30 шт. выходной коэффициент мощности 0.8) |
| Максимальный ток заряда | 18А на модуль 10/15/20/25/30кВА, 20А на модуль 40/50кВА |
| Светодиодный дисплей | сетевой режим, режим АКБ, режим байпаса, низкий заряд АКБ, сбой АКБ, перегрузка, общий сбой |
| Жидкокристаллический дисплей | входная сеть, выходная сеть, состояние АКБ, настройка и обслуживание |
| Звуковая сигнализация | режим поддержки от АКБ, низкий заряд АКБ, перегрузка, общий сбой |
| Коммуникационные порты | RS232, RS485, LBS, BMS, «сухой контакт»; опционально: выходные реле, Ethernet/SNMP, температурный датчик АКБ |
| Габаритные размеры CБП (ШхГхВ), мм, без учета АКБ |
10-320кВА: 600 x 850 x 2000; 400-600кВА: 1200 x 850 x 2000; 800-1000кВА: 2000 x 850 x 2000; |
| Габаритные размеры модуля (ШхГхВ), мм |
10-30кВА : 440x620x86; 40-50кВА : 440x620x130; |
| Вес СБП (без модулей и АКБ), кг |
10-60кВА : 130-145; 60-150кВА : 145-170; 200-320кВА : 210-300; 400-600кВА : 480-540; 800-1000кВА : 960-1050 |
| Рабочая температура | 0°C .. 40°C |
| Температура хранения | -25°C .. 55°C |
| Относительная влажность | 20-95% при 0°C .. 40°C без конденсации |
| Высота над уровнем моря | до 1500 м, с понижением мощности при >1500м |
| Уровень шума на расстоянии 1м |
10-60кВА : < 58 ; 75-150кВА : < 61 ; 200-400кВА : < 68 ; 200-400кВА : < 68 ; 500-1000кВА : < 73 ; |
