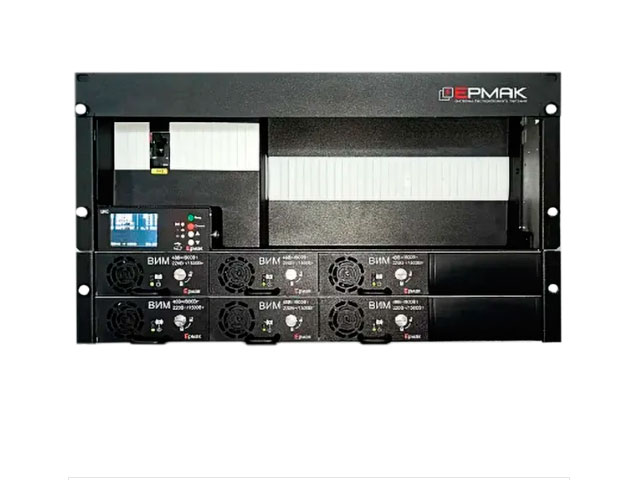

Модульная выпрямительно-инверторная система Ермак 380/220-ХХ.ХХ-380/220.ХХ-ХХХХ
Модульная выпрямительно-инверторная система Ермак – это компактная система постоянного тока напряжением 48/220В и переменного тока 380В/220В, с возможностью масштабирования, горячей замены силовых модулей мощностью от 0,8 до 96,8 кВт по постоянному току и от 1,5 до 144кВА по переменному току. Питание осуществляется от трехфазной/однофазной сети переменного тока напряжением 380В/220В, 50Гц или постоянным током от групп АКБ
Характеристики модульной выпрямительно-инверторной системы Ермак
| Общие параметры | Ермак 380/220-ХХ.ХХ-380/220.ХХ-ХХХХ |
| Номинальное выходное постоянное напряжение | В зависимости от поставляемых АКБ при работе в буферном режиме |
| Регулируемый диапазон | 43,0В ÷ 58,0В, 194В ÷290В |
| Номинальное выходное переменное напряжение | 380/230 В |
| Частота выходного переменного напряжения | 50 ± 0,01 Гц |
| Точность установки выходных постоянного и переменного напряжений | 0,5% |
| Уровень пульсаций выходного постоянного напряжения в полосе частот до 20МГц | 250 мВ, не более |
| Суммарный коэффициент гармонических составляющих переменного напряжения | 3%, не более |
| Применяемый выпрямительно-инверторный модуль | ВИМ 220/48.0,8-220.1,5, ВИМ 220/220.0,8-220.1,5 |
| Контроллер управления | ЦКС или ЦКСм |
| Максимальная полная мощность СБП |
Постоянное напряжение: 0,8 х N (где N - количество модулей ВИМ), кВт. Переменное напряжение: 1,5 х N (где N - количество модулей ВИМ), кВА. |
| Максимальный ток | 2400А, при загрузке инверторной части модуля ≤50% мощности, 1593,6А при загрузке ≥50% инверторной части модуля, при выходном напряжении 48В |
| Количество модулей ВИМ | от 1 до 96 шт |
| Максимальный ток потребляемый инверторными частями модулей по постоянному напряжению при полной нагрузке по ~ 230 В | 32 х N, при 48/220В (где N - количество модулей ВИМ), А |
| Напряжение питания СБП | от 320 до 475В/ от 185 до 275 В (диапазон обеспечивающий заявленные характеристики) |
| Частота напряжения питания СБП | от 44 до 66 Гц |
| Максимальный ток питания СБП | 11,5 х N (N - количество установленных модулей ВИМ), А. |
| Коэффициент мощности СБП | более 0.99 |
| КПД | 94% |
| Внешние интерфейсы | SNMP/ Ethernet |
| Количество подключаемых групп АКБ к СБП | до 12 |
| Диапазон допустимых температур окружающего воздуха при эксплуатации СБП | от +1 до +40˚C |
| Влажность воздуха при эксплуатации СБП | от 5 до 95 % (при +25°С) без образования конденсата |
| Высота над уровнем моря | до 2000м |
