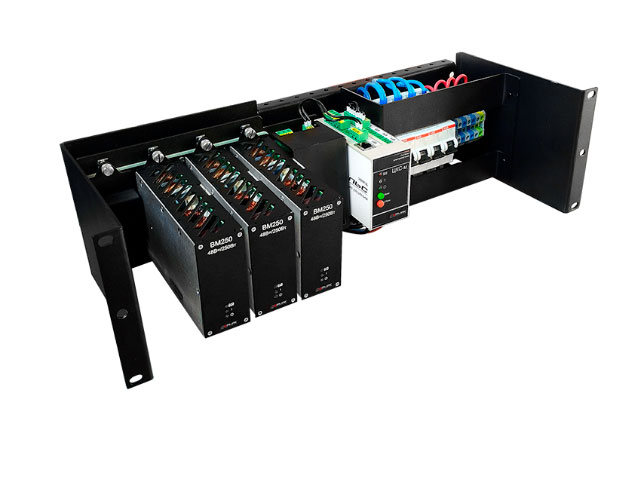

Модульная выпрямительная система Ермак мини ВС-250
Модульная выпрямительная система Ермак мини ВС-250 – это компактная система постоянного тока напряжением 24/48В, с возможностью масштабирования, горячей замены силовых модулей мощностью от 240 до 1,5 кВт, при питании от однофазной сети переменного тока напряжением 220В, 50Гц.
Характеристики модульной выпрямительной системы Ермак мини ВС-250
| Общие параметры | СБП ЕРМАК 220-ХХ.ХХ-ХХ-УХЛХХ |
| Номинальное выходное постоянное напряжение | 24/48 В(в зависимости от применяемых АКБ при работе в буферном режиме) |
| Максимальная выходная мощность при номинальном выходном напряжении | 1440Вт/1500 |
| Применяемый выпрямитель | ВМ 24/240(ВМ48/250) |
| Максимальный выходной ток | До 60А/31,2А |
| Количество выпрямителей | От 1 до 6 шт. |
| Контроллер управления выпрямителями | ЦКС-м |
| Точность установки выходного напряжения | 0,5% от Uвых. |
| Уровень пульсаций выходного напряжения при 10% и 90% нагрузке от номинальной мощности СБП в полосе частот до 20Мгц | ≤ 250 мВ. |
| Напряжение питания СБП (диапазон обеспечивающий заявленные характеристики) | 185-275 В. |
| Частота напряжения питания СБП | 44÷66 Гц. |
| Максимальный ток питания СБП | 1,2хn (n=количество установленных модулей ВМ24/48), А. |
| КПД системы | ≈92% |
| Внешние интерфейсы | SNMP/ Ethernet |
| Количество подключаемых групп АКБ к СБП (группа – АКБ соединённые последовательно с суммарным напряжением равным Uвых СБП) | До 2 |
| Панель распределение постоянного напряжения | Определяется при заказе |
| Диапазон допустимых температур окружающего воздуха при эксплуатации СБП со снижением ёмкости и срока эксплуатации АКБ | +1˚C ÷ +40˚C; |
| Влажность воздуха при эксплуатации СБП | 5% ÷ 95% (при +25°С) без образования конденсата |
| КПД | 94% |
| Высота над уровнем моря | до 2000м |
