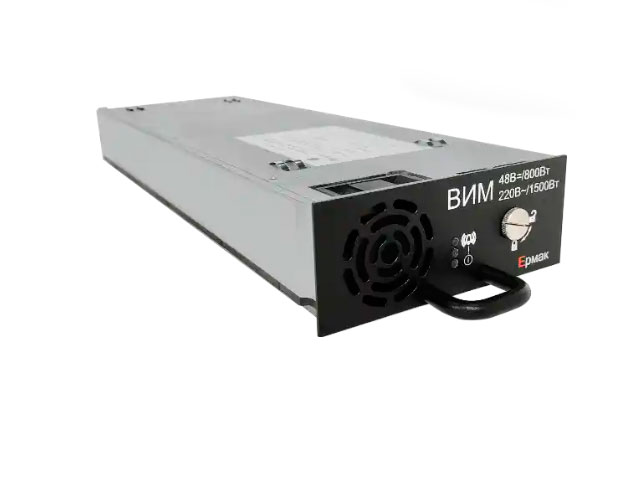

Выпрямительно-инверторный модуль Ермак ВИМ-220/48.0,8-220.1,5
Выпрямительно-инверторный модуль Ермак ВИМ-220/48.0,8-220.1,5 - это компактное решение для питания электронного оборудования напряжением 48В постоянного тока и напряжением переменного тока 230В 50Гц. Предназначен как для самостоятельной работы, так и для работы в составе системы под управлением контроллера ЦКС. Габаритные размеры модулей позволяют устанавливать их в корзине высотой 1U.
Характеристики выпрямительно-инверторного модуля Ермак ВИМ-220/48.0,8-220.1,5
| Полная выходная мощность переменного тока | 1500ВА |
| Максимальный ток при cosⱷ = 0,8 | 6,5А |
| Максимальный ток при cosⱷ = 1 | 5,2А |
| Напряжение переменное номинальное | 230В |
| Частота переменного тока | 50Гц +/- 0.1Гц |
| КПД | 94% |
| Суммарный коэффициент гармонических составляющих напряжения переменного тока | <3% |
| Защита от короткого замыкания | Предохранители в цепях фазы и нейтрали |
| Напряжение постоянного тока номинальное (регулируемое)* | 53,5 (от 43 до 58В) |
| Максимальная мощность по выходу постоянного тока | 800Вт при загрузке инверторной части модуля ≤50% мощности, 1200Вт при загрузке ≥50% инверторной части модуля |
| Максимальный выходной ток | 25А, при загрузке инверторной части модуля ≤50% мощности, 16,6А при загрузке ≥50% инверторной части модуля, при выходном напряжении 48В |
| Уровень пульсаций постоянного тока при 10% - 90% номинальной нагрузке | <250 мВ от пика к пику, в полосе пропускания до 20 МГц |
| Номинальное переменное напряжение питания | от 185 до 275В |
| Частота питающего напряжения | от 47 до 53Гц |
| Максимальный ток потребления | 11,5 А при максимальной нагрузке по переменному и постоянному току |
| Номинальное напряжение питания инверторной части (рабочий диапазон) | 48В (от 45 до 58В) |
| Номинальный ток питания инверторной части | 32А |
| Температура хранения | от – 40 до +85 ˚C |
| Влажность эксплуатации | от 5 до 95 % (без конденсата) |
| Рабочая высота над уровнем моря | до 2000м |
| Габариты (В х Ш х Г), мм | 42 х 108 х 350 |
| Вес | 2 кг |
