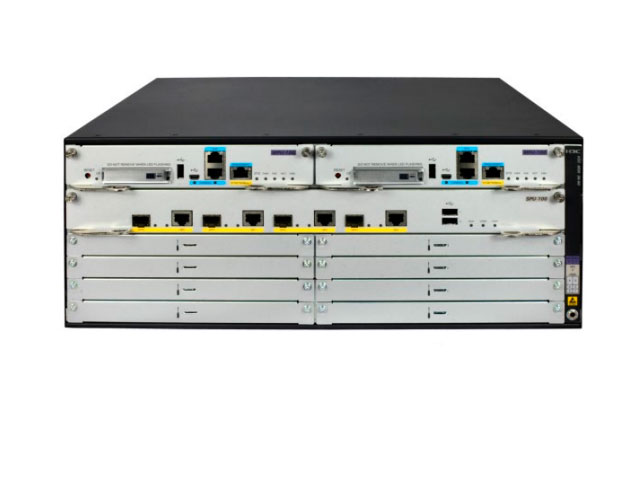

Мультисервисный маршрутизатор H3C MSR5660
Маршрутизатор H3C MSR5660 высотой 4U. Процессор 1,5 ГГц, 10 совмещенных портов GE + 4 порта SFP+, 4 совмещенных порта GE + 4 порта SFP, 8 портов SFP+, 1/1, поддержка USB-модемов 3G/4G, 1 порт управления Ethernet
Технические характеристики маршрутизатора H3C MSR5660
| Процессор | 1,5 ГГц |
| Динамическое ОЗУ |
SPU-400-X1: 4 Гбайт/4 Гбайт SPE-S1: 2 Гбайт/2 Гбайт SPE-S3: 8 Гбайт/8 Гбайт |
| Производительность пересылки в рабочем режиме (IMIX) |
SPU-400-X1: 20 Гбит/с SPU-600-X1+SPE-S1: 5 Гбит/с SPU-600-X1+SPE-S3: 50 Гбит/с SPU-600-X1+2*SPE-S1: 10 Гбит/с SPU-600-X1+2*SPE-S3: 100 Гбит/с |
| Порт USB 2.0 | 1/1, поддержка USB-модемов 3G/4G |
| Фиксированные порты GE |
SPU-400-X1: 10 совмещенных портов GE + 4 порта SFP+ SPE-S1: 4 совмещенных порта GE + 4 порта SFP SPE-S3: 8 портов SFP++ |
| Консольный порт/порт AUX | 1 |
| Порт управления Ethernet | 1 |
| Слоты для карт SIC | н/п |
| Слоты для модулей HMIM | 6 |
| Слоты для модулей DHMIM | 1 |
| Максимальная потребляемая мощность | 450 Вт |
| Резервирование блоков питания | Поддержка встроенных блоков питания переменного/постоянного тока и резервирования блоков питания по схеме N+1 |
| Входное напряжение |
Версия с питанием от переменного тока: 100 до 240 В перем. тока, 50/60 Гц Версия с питанием от постоянного тока: –48 до –60 В |
| Высота в стойке | 4 RU |
| Габариты (В × Ш × Г) | 175,1 × 440 × 480 мм (6,89 × 17,32 × 18,90 дюйма) |
| Рабочая температура | 0ºC до 45ºC (32°F до 113°F) |
| Рабочая влажность | Относительная влажность 5% до 95%, без конденсации |
| Электромагнитная совместимость |
FCC Часть 15 (CFR 47) КЛАСС A ICES-003 КЛАСС A VCCI-3 КЛАСС A VCCI-4 КЛАСС A CISPR 22 КЛАСС A EN 55022 КЛАСС A AS/NZS CISPR22 КЛАСС A CISPR 24 EN 55024 EN 61000-3-2 EN 61000-3-3 EN 61000-6-1 ETSI EN 300 386 EN 301 489-1 EN 301 489-17 |
| Безопасность |
UL 60950-1 CAN/CSA-C22.2 No.60950-1 IEC 60950-1 EN 60950-1/A11 AS/NZS 60950 EN 60825-1 EN 60825-2 FDA 21 CFR Подраздел J GB 4943 |
| Коммутация 2 уровня | Ethernet, Ethernet II, сети VLAN (VLAN на основе портов, гостевые VLAN), 802.3x, 802.1p, 802.1Q, 802.1X, STP (802.1D), RSTP (802.1w), MSTP (802.1s), PPP, , PPPoE клиент, PPPoE сервер, HDLC и DDR, модем и ISDN |
| IP-сервисы |
Одноадресная/многоадресная рассылка, TCP, UDP, IP option, IP unnumbered, маршрутизация на основе политик, NetStream и sFlow ECMP UCMP |
| IP-приложения | Ping, Tracert, ICMP, сервер DHCP, ретранслятор DHCP, клиент DHCP, отслеживание DHCP, клиент DNS, DNS прокси, DDNS, учет посредством IP Accounting, переадресация UDP-трафика (UDP Helper), NTP и SNTP |
| Маршрутизация IPv4 |
Статическая маршрутизация Динамическая маршрутизация: RIPv1/v2, OSPFv2, BGP, IS-IS Итерационное построение маршрута Маршрутизация с использованием политик Множественные маршруты с равной стоимостью (ECMP) Маршрутизация многоадресной рассылки: IGMP v1/v2/v3, PIM-DM, PIM-SM, MBGP, MSDP |
| IPv6 |
IPv6 ND, IPv6 PMTU, IPv6 FIB, IPv6 ACL, NAT-PT, 6PE и DS-LITE Туннелирование IPv6: настройка туннелей вручную и автоматически, туннели GRE, 6to4, ISATAP Статическая маршрутизация Динамическая маршрутизация: RIPng, OSPFv3, IS-ISv6, BGP4+ Многоадресная рассылка IPv6: MLDv1/v2, PIM-DM, PIM-SM |
| QoS |
Функция LR, зеркальное дублирование портов, режим доверенного порта, приоритеты портов Гарантированная скорость доступа (CAR) Очереди FIFO, WFQ, CBQ Ограничения общего трафика (GTS) Классификация трафика |
| 3G/4G |
Поддержка 3G-модемов Поддержка TD-SCDMA, CDMA2000/EVDO и WCDMA/HSPA+ |
| Безопасность |
PPPoE клиент и сервер, портал, 802.1X Локальная аутентификация, RBAC, RADIUS, TACACS+ Базовый функционал межсетевого экрана, ASPF, списки контроля доступа (ACL), фильтры, ограничение на количество подключений IKE, IPSec ADVPN, SSL VPN, GDVPN L2TP, NAT/NAPT, PKI, RSA, SSH v1.5/2.0, URPF, mGRE, GRE Предотвращение атак на протокол ARP AES, DES, 3DES, MD5, SHA1 Механизм контроля доступа конечных узлов Endpoint Admission Defense (EAD) EVI, VXLAN |
| MPLS |
LDP, статические LSPN L3VPN: MPLS VPN между автономными системами (Inter-AS) (варианты 1/2/3), вложенные MPLS VPN, иерархия PE (HoPE), CE с двойной адресацией, MCE и многофункциональный хостN L2VPN: Martini, Kompella, CCC PW и статические PWN MPLS TE, RSVP TEN |
| Высокая доступность |
IRF2 VRRP, VRRPv3 Балансировка нагрузки и резервирование с использованием нескольких каналов NQA в сочетании с маршрутизацией, VRRP или резервированием интерфейсов Совместная работа BFD с функцией переключения активный/резервный модулей MPU |
| Управление и обслуживание |
SNMP v1/v2c/v3, MIB, SYSLOG, RMON Удаленное управление с помощью BiMS, загрузка с накопителя USB Интерфейс командной строки (CLI), файловая система, поддержка двух образов ПО DHCP, FTP, HTTP, ICMP, общедоступный UDP, частный UDP, общедоступный TCP, частный TCP, SNMP Подключение через консольный порт, по протоколам Telnet (VTY), SSH и FTP |
