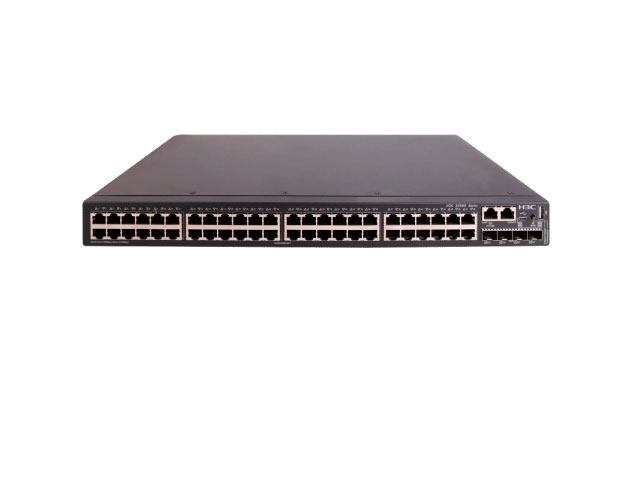

Конвергентный коммутатор GbE H3C S5560X-54S-EI
Конвергентный коммутатор 1Gb H3C S5560X-54S-EI – 48 портов 10/100/1000BASE-T, 4 порта SFP+ 10G/1G BASE-X и 2 порта QSFP+ 40G, фиксированный блок питания переменного и постоянного тока.
Технические характеристики коммутатора H3C S5560X-54S-EI
| Коммутационная емкость портов | 336 Гбит/с |
| Скорость пересылки пакетов | 252 млн. пакетов/с |
| Габариты (В × Ш × Г) | 43,6 × 440 × 260 мм (1,72 × 17,32 × 10,24 дюйма) |
| Вес | ≤ 3,9 кг (8,60 фунта) |
| Флэш-память/ оперативная память SDRAM | 512 Мбайт/2 Гбайт |
| Порты управления Ethernet | 1 |
| Консольный порт |
1 консольный порт RJ-45 1 консольный порт микро-USB При подключении к обоим портам доступен будет только консольный порт микро-USB. |
| Рабочие порты |
48 портов Ethernet 10/100/1000Base-T с автоматическим определением скорости 4 порта SFP+ 10G 2 порта QSFP+ 40G |
| Слоты расширения | н/п |
| Пропускная способность интерфейса стекирования | Максимум 160 Гбит/с |
| Совместимые интерфейсные модули | н/п |
| Входное напряжение переменного тока |
Номинальное: 100 .. 240 В перем. тока, 50/60 Гц Макс.: 90 .. 264 В перем. тока, 47 .. 63 Гц |
| Входное напряжение постоянного тока |
Номинальное: –48 .. –60 В пост. тока Макс.: –36 .. –72 В пост. тока Возможно использование источника питания на –48 В постоянного тока в помещении с оборудованием или резервный источник питания H3C (H3C RPS800-A или RPS1600-A) |
| Минимальная потребляемая мощность | Один ввод питания переменного тока: 22 Вт |
| Максимальная потребляемая мощность |
Один ввод питания переменного тока: 66 Вт Один ввод питания постоянного тока: 68 Вт |
| Среднее время наработки на отказ (лет) | 101,50 |
| Рабочая температура |
0°C .. 45°C (32°F .. 113°F) Высота на уровнем моря -60 м .. 5000 м: Начиная с 0 м высоты, максимальная рабочая температура уменьшается на 0,33°C на каждые 100 м увеличения высоты. |
| Температура при хранении | -40°C .. 70°C (-40°F .. 158°F) |
| Относительная влажность при работе и хранении (без конденсации) | Относительная влажность 5% .. 95%, без конденсации |
| SDN/OpenFlow |
OpenFlow 1.3 Несколько контроллеров (роль равного/главного/подчиненного контроллера) Одновременная обработка нескольких таблиц для потоков Групповые таблицы Счетчики |
| Сети VXLAN |
Коммутация уровня 2 для VXLAN Маршрутизация уровня 3 для VXLAN VTEP-устройства для VXLAN Распределенная плоскость управления IS-IS+ENDP Распределенная плоскость управления MP-BGP+EVPN Централизованная плоскость управления OpenFlow+Netconf |
| Агрегация каналов |
Агрегация портов 1G/10G/40G Статическая агрегация Динамическая агрегация Агрегация каналов на разных шасси |
| Подавление широковещательного/многоадресного/одноадресного шторма |
Подавление штормов на основе процента пропускной способности порта Подавление штормов на основе числа передаваемых пакетов в секунду (PPS) Подавление штормов на основе битовой скорости (BPS) Подавление широковещательного трафика/многоадресного трафика/неизвестного одноадресного трафика |
| Поддержка кадров Jumbo | Максимум 10000 байт |
| Таблица MAC-адресов |
Таблица MAC-адресов на 64k записей Статические MAC-адреса MAC-адреса типа Blackhole Ограничение запоминания MAC-адресов |
| Таблица ARP |
Записей в таблице ARP: 32k Статические записи Самопроизвольные запросы ARP Общий ARP-прокси и локальный ARP-прокси Динамическая проверка ARP Защита от атак на протокол ARP Подавление лавинных запросов ARP Подавление ARP источника Обнаружение ARP на основе записей безопасности при отслеживании DHCP, записей 802.1X и записей статической привязки IP-адреса/MAC-адреса |
| Сети VLAN |
Виртуальные локальные сети на базе портов (до 4094 сетей VLAN) Виртуальные локальные сети на базе MAC-адресов Виртуальные локальные сети на базе протоколов Виртуальные локальные сети на базе IP-подсетей QinQ и гибкие QinQ Сопоставление сетей VLAN Сеть VLAN голосовой связи MVRP |
| Резервирование на уровне 2 с защитой от петель |
STP/RSTP/MSTP Защита корня STP Защита BPDU Блокировка BPDU и защита корневого узла Обнаружение каналов (UDLD) Цифровой диагностический мониторинг (DDM) Технология защиты коммутации от кольца Ethernet G.8032 (ERPS) |
| DHCP |
Клиент DHCP Отслеживание и фильтрация трафика DHCP Ретрансляция DHCP Сервер DHCP Поддержка поля Option82 для отслеживания/ретрансляции DHCP |
| IRF2 |
IRF2 Распределенное управление устройствами, распределенная агрегация каналов и распределенная отказоустойчивая маршрутизация Стекирование через стандартные интерфейсы Ethernet Локальное стекирование устройств и удаленное стекирование устройств Поддержка стекирования до 9 устройств |
| IP-маршрутизация |
32 тыс. записей в таблице маршрутизации IPv4 16 тыс. записей в таблице маршрутизации IPv6 Статическая маршрутизация RIPv1/v2 и RIPng OSPFv1/v2/v3 BGP и BGP4+ для IPv6 Протокол множества маршрутов с одинаковой метрикой (ECMP) и маршрутизация на основе политик VRRP/VRRPv3 |
| IPv6 |
Обнаружение соседних узлов (ND) PMTU IPv6-Ping, IPv6-Tracert, IPv6-Telnet и IPv6-TFTP Настраиваемые вручную туннели Туннелирование IPv6 через IPv4 Туннели ISATAP Туннели GRE |
| Многоадресная рассылка |
Отслеживание IGMP v1/v2/v3 и отслеживание MLD v1/v2 Отслеживание PIM Прокси MLD VLAN многоадресной рассылки IGMP v1/v2/v3 и MLD v1/v2 PIM-DM, PIM-SM и PIM-SSM MSDP и MSDP для IPv6 MBGP и MBGP для IPv6 |
| MPLS |
Поддержка MPLS Поддержка MCE Поддержка MPLS VPN, VPLS |
| Зеркальное дублирование |
Зеркальное дублирование потока Зеркальное дублирование портов N:4 Локальное и удаленное зеркальное дублирование портов Зеркальное дублирование на основе политик Зеркальное дублирование трафика |
| Управление качеством обслуживания (QoS)/списки контроля доступа (ACL) |
Фильтрация пакетов на уровнях со 2 по 4 Классификация трафика на основе MAC-адреса источника, MAC-адреса назначения, IP-адреса источника, IP-адреса назначения, порта TCP/UDP и сети VLAN Списки контроля доступа ACL для различных периодов времени Двунаправленные списки контроля доступа (для входящего и исходящего направлений) Настройка списков контроля доступа ACL для конкретной VLAN Ограничение скорости приема и передачи пакетов (минимальный шаг для настройки CIR – 8 кбит/с) Перенаправление пакетов Приоритеты 802.1p и приоритеты DSCP Гарантированная скорость доступа (CAR) Гибкие алгоритмы планирования очередей для различных портов и очередей, включая строгие очереди приоритетов (SP), взвешенное циклическое обслуживание (WRR) и SP+WRR |
| Безопасность |
Иерархическое управление пользователями и защита по паролю Аутентификация на основе MAC-адреса Протокол 802.1X Ограничение штормов Гостевая сеть VLAN Поддержка аутентификации, авторизации и учета (AAA) Аутентификация с использованием RADIUS HWTACACS SSH 2.0 Изоляция портов Средства безопасности портов EAD Динамическое обнаружение ARP Защита блоков данных мостового протокола BPDU и защита корневого узла Переадресация в обратном направлении для одноадресного трафика (uRPF) Привязка IP-адреса/порта/MAC-адреса Аутентификация в незашифрованном виде и аутентификация с использованием MD5 для пакетов OSPF и RIPv2 Инфраструктура шифрования с открытым ключом (PKI) Защита от подмены IP-адреса источника |
| IEEE |
IEEE 802.3x IEEE 802.3ad IEEE 802.3af IEEE 802.3at IEEE 802.3bz IEEE 802.1p IEEE 802.1x IEEE 802.1q IEEE 802.1d IEEE 802.1w IEEE 802.1s |
| Загрузка и обновление |
Загрузка и обновление программного обеспечения через XMODEM/FTP/TFTP Загрузка и обновление с USB-накопителя |
| Управление и обслуживание |
Настройка через интерфейс командной строки (CLI), Telnet и консольный порт SNMP v1/ v2/ v3 Веб-интерфейс сетевого управления Удаленный мониторинг (RMON) сигналов тревоги, событий и исторических записей Система сетевого управления IMC Системный журнал, сигналы тревоги в зависимости от серьезности и вывод отладочной информации NTP, SNTP Сигналы тревоги для блоков питания, вентиляторов и превышения температуры Ping и Tracert Виртуальный кабельный тестер (VCT) Протокол обнаружения каналов устройства (DLDP) LLDP, LLDP-MED Обнаружение Loopback |
| Энергосбережение |
Автоматическое отключение питания портов Отключение питания портов по расписанию (задание по расписанию) Поддержка энергоэффективного Ethernet (EEE) 802.3az |
| Электромагнитная совместимость |
КЛАСС A по FCC Часть 15 подраздел Bz КЛАСС A по ICES-003z КЛАСС A по VCCIz КЛАСС A по CISPR 32z КЛАСС A по EN 55032z КЛАСС A по AS/NZS CISPR32z CISPR 24z EN 55024z EN 61000-3-2z EN 61000-3-3z ETSI EN 300 386z GB/T 9254z YD/T 993z |
| Безопасность |
UL 60950-1 CAN/CSA-C22.2 No.60950-1 IEC 60950-1 EN 60950-1 AS/NZS 60950-1 FDA 21 CFR Подраздел J GB 4943.1 |
