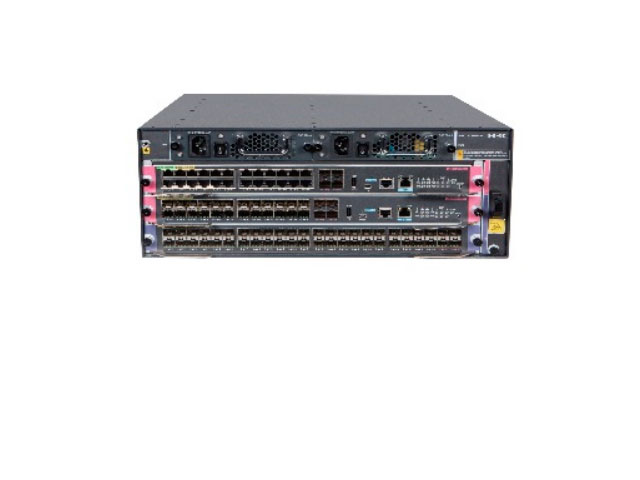

Коммутаторы ядра H3C 7503E-M
Коммутатор ядра H3C 7503E-M. Коммутационная емкость - 960 Гбит/с, производительность пересылки - 720 млн. пакетов/с, процессор модуля MPU - 1 ГГц, 2 ядра, слоты для модулей LPU - Макс. 2
Технические характеристики коммутатора H3C 7503E-M
| Коммутационная емкость | 960 Гбит/с |
| Производительность пересылки | 720 млн. пакетов/с |
| Всего слотов | 3 |
| Слоты для модулей LPU | Макс. 2 |
| Наименование модуля MPU |
LSQM1CGP24TSSC0 LSQM1CGT24TSSC0 LSQM1CTGS24QSFD0 |
| Процессор модуля MPU | 1 ГГц, 2 ядра |
| Флэш-память/ оперативная память SDRAM модуля MPU |
Флэш-память 2 Гбайт SDRAM 2 Гбайт |
| Консольные порты модуля MPU |
1 x RJ-45 1 x консольный USB |
| Порты управления (MGMT) на MPU |
1 x 10/100/1000M RJ-45 1 x 1000M SFP |
| Порты USB на MPU | 1 |
| Слоты для модулей коммутационных матриц | Входят в процессорный модуль |
| Резервирование | Резервирование модулей MPU, блоков питания и вентиляторных модулей |
| Параметры окружающей среды |
Температура: 0°C .. 45°C (32°F .. 113°F) Влажность: 5% .. 95% (без конденсации) |
| Входное напряжение | 100 .. 240 В перем. тока; 50/60 Гц; 16 А |
| Максимальная потребляемая мощность | 460 Вт |
| Габариты (В x Ш x Г) |
175 x 436 x 420 мм (4U) 6,9 x 17,2 x 16,5 дюйма |
| Вес в полной конфигурации |
<27 кг <59,5 фунта |
| Ethernet |
IEEE 802.1P (приоритеты по классам обслуживания CoS) Виртуальные локальные сети VLAN на базе IEEE 802.1Q (до 4094 сетей VLAN) IEEE 802.1ad (двойные теги QinQ), избирательное добавление двойных тегов QinQ и сопоставление сетей VLAN Протокол обнаружения каналов устройств DLDP Протокол обнаружения сетевых устройств на канальном уровне LLDP Настройка статических MAC-адресов Ограничение запоминания MAC-адресов Зеркальное дублирование портов и трафика Агрегация портов, изоляция портов и зеркальное дублирование портов IEEE 802.1D (STP)/802.1w (RSTP)/802.1s (MSTP) IEEE 802.3ad (динамическая агрегация каналов), статическая агрегация портов и агрегация каналов на различных шасси RRPP (быстрый протокол для защиты от петель) Поддержка кадров Jumbo SuperVLAN PVLAN VLAN+ многоадресной рассылки |
| Маршрутизация |
Макс. 256 тыс. записей в таблице маршрутизации IPV4 Статическая маршрутизация, RIP, OSPF, IS-IS и BGP4 IPv4/IPv6 ECMP VRRP Маршрутизация IPv4/IPv6 на основе политик Политики маршрутизации IPv4/IPv6 Двойной стек IPv4/IPv6 Статическая маршрутизация IPv6, RIPng, OSPFv3, IS-ISv6 и BGP4+ VRRPv3 Pingv6, Telnetv6, FTPv6, TFTPv6, DNSv6 и ICMPv6 Технологии перехода с IPv4 на IPv6, такие как ручное туннелирование IPv6, туннели IPv6 в IPv4, туннели ISATAP, туннели GRE и автоматическое туннелирование IPv6 для совместимости с IPv4 |
| Многоадресная рассылка |
PIM-DM, PIM-SM, PIM-SSM, MSDP, MBGP и Any-RP IGMP V1/V2/V3, отслеживание и фильтрация IGMP V1/V2/V3 PIM6-DM, PIM6-SM и PIM6-SSM MLD V1/V2, отслеживание и фильтрация MLD V1/V2 Политики многоадресной рассылки и управление качеством обслуживания (QoS) для многоадресной рассылки |
| Списки контроля доступа (ACL)/ управление качеством обслуживания (QoS) |
Стандартные и расширенные списки ACL Списки ACL для входа/выхода Списки контроля доступа для виртуальных локальных сетей (VLAN) Глобальные списки контроля доступа QoS на базе Diff-Serv Строгие очереди приоритетов (SP), взвешенное циклическое обслуживание (WRR), SP+WRR и взвешенная справедливая организация очередей (WFQ) Ограничение исходящего трафика Защита от перегрузок Маркирование и перемаркирование приоритетов Сопоставление приоритетов 802.1p, TOS, DSCP и EXP |
| SDN/OpenFlow |
OpenFlow 1.3 Несколько контроллеров (равных, главный/подчиненный) Несколько таблиц для потоков Групповые таблицы Счетчики |
| Сети VXLAN |
Коммутация уровня 2 для VXLAN Маршрутизация уровня 3 для VXLAN VTEP-устройства для VXLAN Распределенная плоскость управления IS-IS+ENDP Распределенная плоскость управления MP-BGP+EVPN Централизованная плоскость управления OpenFlow+Netconf |
| MPLS/VPLS |
MPLS VPN уровня 3 VPN уровня 2: VLL (Martini, Kompella) MCE MPLS OAM VPLS, VLL Иерархия VPLS, QinQ+VPLS Функционал P/PE DP |
| Безопасность |
Иерархическое управление пользователями и защита по паролю EAD Аутентификация через портал Аутентификация на основе MAC-адреса IEEE 802.1x и сервер IEEE 802.1x AAA/Radius HWTACACS SSHv1.5/SSHv2 Базовые и расширенные списки контроля доступа (ACL) для фильтрации пакетов Аутентификация в OSPF, RIPv2 и BGPv4 с использованием открытого текста и MD5 Различные комбинации привязок IP-адреса, идентификатора VLAN ID и MAC-адреса Переадресация в обратном направлении для одноадресного трафика (uRPF) Резервирование данных по схеме активный/резервный |
| Управление системой |
Система сетевого управления IMC Загрузка и обновление программного обеспечения через XModem/FTP/TFTP SNMP v1/ v2/ v3 sFlow, NetStream RMON и группы 1, 2, 3 и 9 Часы NTP Аварийные сигналы при неисправностях и автоматическое восстановление Системные журналы Механизм мониторинга состояния устройства, включая процессорные модули, объединительную плату, чипы и другие ключевые компоненты |
| Средства обеспечения высокой доступности |
Резервирование по схеме 1+1 ключевых компонентов, таких как модули MPU, и резервирование по схеме M+N блоков питания Пассивная объединительная плата Возможность горячей замены всех компонентов Резервирование данных в реальном времени на активном/резервном модулях MPU Установка исправлений без прерывания работы NSR/GR для OSPF/BGP/IS-IS/RSVP Агрегация портов и агрегация каналов на различных картах BFD для VRRP/BGP/IS-IS/OSPF/RSVP/статической маршрутизации, со временем обнаружения аварийного переключения менее 50 миллисекунд Ethernet OAM (802.1ag и 802.3ah) RRPP/ERPS Протокол обнаружения каналов устройств DLDP Виртуальный кабельный тестер (VCT) Smart-Link ISSU |
| Электромагнитная совместимость |
КЛАСС A по FCC Часть 15 подраздел B КЛАСС A по ICES-003 КЛАСС A по VCCI КЛАСС A по CISPR 32 КЛАСС A по EN 55032 КЛАСС A по AS/NZS CISPR32 CISPR 24 EN 55024 EN 61000-3-2 EN 61000-3-3 ETSI EN 300 386 |
| Соответствие стандартам по охране окружающей среды |
RoHS Регламент о химикатах (REACH) WEEE |
| Безопасность |
UL 60950-1 CAN/CSA-C22.2 No.60950-1 IEC 60950-1 EN 60950-1 AS/NZS 60950-1 FDA 21 CFR Подраздел J GB 4943.1 |
