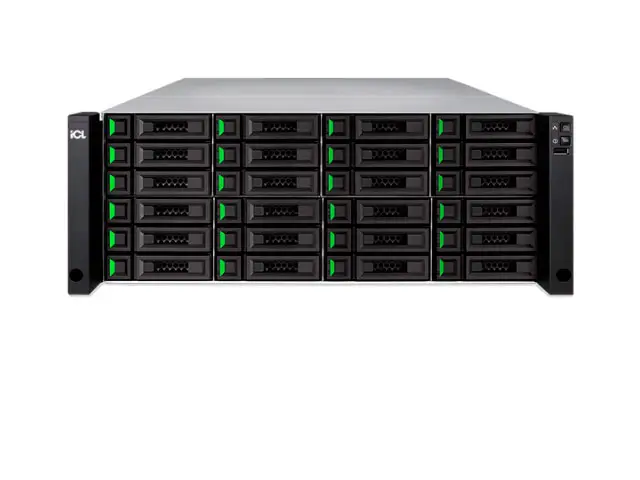

Программно-определяемая СХД SDS ICL teamRay на базе ЦПУ Эльбрус-8С
Программно-определяемое хранилище SDS ICL teamRay на базе отечественного процессора Эльбрус-8С имеет 4 слота DDR3-1600 ECC, до 64 Гбайт и до 8 портов SATA 3.0
Характеристики хранилища SDS ICL teamRay на базе процессора Эльбрус-8С
| Процессор |
1 процессор Эльбрус-8С (1891ВМ028 — 8 ядер, до 1300 МГц) 1 южный мост КПИ-2 (1991ВГ2Я) |
| Оперативная память | 4 слота DDR3-1600 ECC (DIMM 240-pin), до 64 Гбайт, поддерживаются только модули DDR3 ECC Registered ⁕Rx8 |
| Долговременная память | 8 портов SATA 3.0 для HDD- и SSD-накопителей, поддерживаются только накопители SATA AHCI |
| Видеосистема | 1 встроенный контроллер Silicon Motion SM718 |
| Аудиосистема |
1 встроенный динамик PC Speaker 3 порта сети Ethernet 1000Base-T с разъёмами RJ45 2 порта сети Ethernet 100Base-TX с разъёмами RJ45 от МУС |
| Внешние интерфейсы |
2 порта периферии USB 2.0 с разъёмами типа A 1 порт консоли RS-232 с разъёмом DE-9 от сервера 1 порт видео с разъёмом VGA 2 колодки USB 2.0 с разъёмами 10-pin для 4 передних портов 1 колодка GPIO с разъёмом 5-pin для прямого ввода-вывода |
| Внутренние интерфейсы |
2 колодки SPI с разъёмами 8-pin для обновления ПЗУ 4 колодки JTAG с разъёмами 10-pin для диагностики ЦП, КПИ, 1 колодка FP с разъёмом 16-pin (стандарт SuperMicro) 1 слот формата M.2 USB для модуля доверенной загрузки (МДЗ), поддерживается только «АПМДЗ-И/Э» (КБДЖ.468243.173) |
| Внутренние интерфейсы МДЗ |
1 разъём для подключения Touch Memory к АПМДЗ 1 разъём для подключения шифратора к АПМДЗ 1 разъём для подключения USB к АПМДЗ 1 колодка INT_SW с разъёмом 2-pin для датчика вскрытия 1 слот формата SO-DIMM для модуля управления сервером (МУС), поддерживается только «МУС-А» (ЛЯЮИ.469535.149) |
| Внутренние интерфейсы МУС |
1 колодка RS-232 с разъёмом 10-pin для МУС 1 разъём IPMB для управляемых устройств МУС 3 слота PCI Express 2.0 формата x16 (2×8 + 1×4 или 1×16 + 1×4) |
| Слоты расширения |
3 слота PCI Express 2.0 формата x16 (2×8 + 1×4 или 1×16 + 1×4) 1 слот PCI 2.3 формата 32 бита 5 вольт, частота 33/66 МГц |
| Габариты |
244×244 мм печатная плата, форм-фактор microATX 244×251×38 мм габариты с учётом выступающих элементов |
| Электропитание |
1 разъём ATX 24-pin для ввода основного питания 1 разъём EPS12V 8-pin для ввода дополнительного питания 1 разъём элемента питания CR2032 для хранения настроек ЦП: посадочные отверстия кулера 80×80 мм (Socket 1366, 2011) |
| Система охлаждения |
КПИ: посадка радиатора 25×25 … 40×40 мм на термоскотч 5 разъёмов 4-pin для вентиляторов (3 PWM, 2 неупр.) |
| Условия эксплуатации |
умеренно холодный климат (УХЛ), группа 1.1 по ГОСТ 15150 температура +0…+35 °C, предельная температура −60…+60 °С влажность до 80 % при +25 °C без конденсата |
