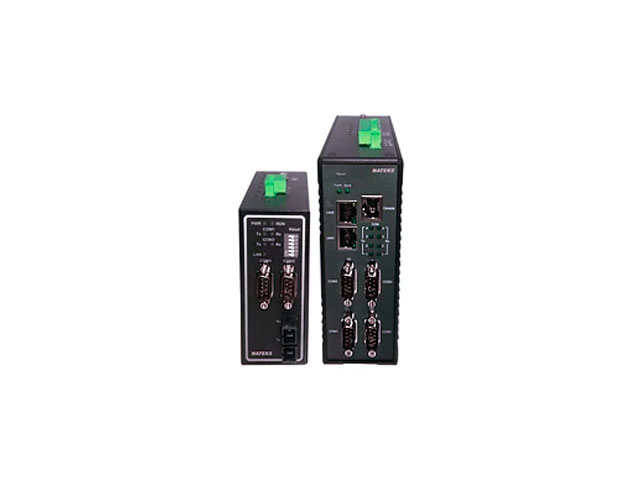

Промышленный коммутатор НАТЕКС NetXpert Ethernet NXI-3030
Технические характеристики коммутатора НАТЕКС NetXpert NXI-3030
| Коммутация | |
| VLAN, PVLAN | GMRP |
| GVRP | static multicast |
| Агрегация портов, LACP | IGMPv2/v3 |
| Управление потоком | QoS, 802.1p (CoS), DSCP |
| Ограничение скорости (ACL Rate Limiter) | Очереди SP, WRR |
| Контроль широковещательных штормов (Storm control) | Поддержка multicast |
| IGMP snooping | |
| Отказоустойчивость и безопасность | |
| NX-Ring, NX-Ring+, с временем восстановления <50 мс | IEEE 802.1X |
| NX-FRing с временем восстановления <20 мс | RADIUS |
| STP/RSTP/MSTP | Уровни привилегий пользователей |
| HTTPS/SSL | Привязка MAC-адреса к порту |
| SSH | ACL |
| TACACS+ | |
| Управление и обслуживание | |
| Console, Telnet, SSH, Web-управление | Syslog |
| SNMPv1/v2c/v3 | LLDP |
| Обновление ПО через SFTP/HTTP | Автоматическое сохранение и восстановление конфигурации |
| Сигнализация состояния питания, конфликта IP/MAC, загрузки памяти и процессора, состояния кольцевой топологии, загрузки порта и др. | IPv4/IPv6 |
| DDM (SFP-порты) | DHCP server/snooping/client, DHCP Option 82 |
| Обнаружение петель | ARP |
| RMON | SNTP Client |
| Port mirroring (зеркалирование) | PTP |
| Технические параметры | |
| Поддерживаемые стандарты |
IEEE 802.3i (10BaseT) IEEE 802.3u (100BaseT и100BaseFX) IEEE 802.3ab (1000BaseT) EEE 802.3z (1000BaseSX/LX) EEE 802.3ad (Link aggregation) IEEE 802.3x (Flow Control) IEEE 802.1p (Class of Service) IEEE 802.1Q (VLAN) IEEE 802.1d (STP) IEEE 802.1w (RSTP) IEEE 802.1s (MSTP) IEEE 802.1x (Network Access Control) IEEE 802.1ab (LLDP) IEEE 802.3af/at IEEE 1588 V2 (PTP) |
| Свойства коммутатора | |
| Очереди | 8 |
| Количество VLAN | 4K |
| VLAN ID | 1 … 4094 |
| Количество Multicast-групп | 8K |
| MAC-таблица | 8K |
| Буфер | 4 Мбайт |
| Пропускная способность | До 29,8 Мпакет/с |
| Задержка коммутации | <5 мкс |
| Размер Jumbo Frame | 9,6 кбайт |
| Интерфейсы | |
| Порты Gigabit Ethernet |
SFP-порты: 100BaseX, 1000BaseX, 10/100/1000BaseT(X) Порты RJ-45: 10/100/1000BaseT(X), Auto MDI/MDI-X |
| Порты Fast Ethernet |
SFP-порты: 100BaseX Порты RJ-45: 10/100BaseT(X), Auto MDI/MDI-X |
| Консольный порт | RJ-45, RS232 |
| Разъём “сухих” контактов | 3-контактный 5,08 мм 250 В AC/220 В DC макс., 2 A макс. |
| Индикаторы | |
| Индикаторы на передней панели |
Запуск: Run Авария: Alarm Питание: PWR1, PWR2 Кольцо: Ring Порт: Link/ACT, скорость (порт RJ-45) Link/ACT (оптический порт) PoE (в моделях NetXpert NXI-3030P) |
| Кнопки | |
| Сброс, перезагрузка, восстановление конфигурации | |
| Характеристики питания | |
| Питание |
HV: 100 … 240 В AC, 50/60 Гц; 110 … 220 В DC (85 … 264 В AC/77 … 300 В DC) DC: 18 … 72 В DC 48(802.3af): 44 … 51 B 48(802.3at): 51 … 57 B 24: 18 … 36 B |
| Разъём питания |
5-контактный 5,08 мм 3-контактный 7,62 мм |
| Мощность потребления | <20 Вт (без PoE), <260 Вт (c PoE) |
| Защита от перегрузки | Поддерживает |
| Резервирование питания | Поддержка для варианта DC |
| Физические характеристики | |
| Корпус | Металл |
| Охлаждение | Без вентиляторов |
| Класс защиты | IP40 |
| Размещение | DIN-рейка |
| Температура эксплуатации | -40 … +75°С |
| Температура хранения | -40 … +85°С |
| Влажность | 5 … 95% без конденсата |
| Надёжность | |
| MTBF | 1500000 часов |
| Гарантия | 2 года |
| Промышленные стандарты | |
| Помехоэмиссия | EN 55032/CISPR 22, класс A |
| Электромагнитная совместимость |
МЭК 61000-4-2 (ЭСР) ±6 кВ (контакт), ±8 кВ (воздух) МЭК 61000-4-3 (РЭП) 10 В/м (80 МГц … 2 ГГц) МЭК 61000-4-4 (БПД) порт питания: ±2 кВ / порт данных: ±1 кВ МЭК 61000-4-5 (Выброс) порт питания: ±1 кВ, ±2 кВ / порт данных: ±1 кВ МЭК 61000-4-6 (КП) 10 В (150 кГц … 80 МГц) |
| Механические |
МЭК 60068-2-6 (вибрация) МЭК 60068-2-27 (удар) МЭК 60068-2-32 (свободное падение) |
