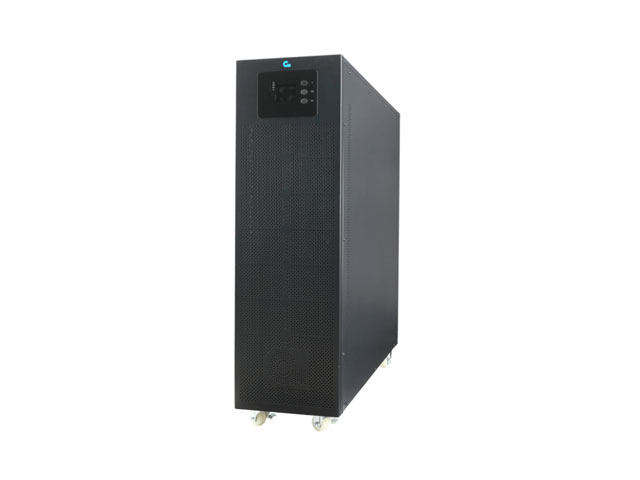

ИБП Связь Инжиниринг СИП380А 10 кВА СИП380А10БД.10-31/БПС
Компактный онлайн ИБП СИП380А10БД.10-31/БПС двойного преобразования с трехфазным входом и однофазным выходом полной мощностью 10 кВА с подключением внешних батарейных кабинетов. Выходной коэффициент мощности 1,0. Возможность параллельной работы до 4 ИБП. Совместимость с генераторными установками и высокая перегрузочная способность.
Технические характеристики СИП380А10БД.10-31/БПС
| Общие | |
| Модель ИБП | СИП380А10БД.10-31/БПС |
| Полная мощность, кВА | 10 |
| Активная мощность, кВт | 10 |
| Фазы на входе | 3 фазы |
| Фазы на выходе | 1 фаза |
| Форм-фактор | Напольный |
| Гарантия | 24 месяца |
| Вход | |
| Номинальное входное напряжение | 380, 400, 415 В |
| Номинальный диапазон напряжений | 208 - 478 В |
| Диапазон входной частоты | 40 - 70 Гц |
| Номинальный входной ток | 16 ампер |
| Входной коэффициент мощности | ≥0.99 |
| Коэффициент нелинейных искажений на входе | ≤3% (100% нелинейная нагрузка) |
| Диапазон напряжений в экономичном режиме | ± 10% |
| Тип входного соединения | Клеммный терминал, 4х проводная система с заземлением |
| Выход | |
| Номинальное выходное напряжение | 220, 230, 240 В |
| Точность выходного напряжения | ± 1 % |
| Топология и форма выходного напряжения | Онлайн ИБП с "чистой" синусоидой на выходе |
| Искажения выходного напряжения | ≤2% на линейной нагрузке |
| Выходная частота (режим работы от АКБ) | 50, 60 Гц ±0.1% |
| Выходной коэффициент мощности | 1.0 |
| Коэффициент пиковой нагрузки | 3:1 |
| Перегрузочная способность | При работе от электросети: до 110% - 60 минут, до 125% - 10минут, до 150% - 1 минута, свыше 150% переключение на байпас |
| КПД в режиме работы от электросети | 93,5% |
| КПД в экономичном режиме | 98,5% |
| Защита от всплесков напряжения | 684 джоулей |
| Фильтрация | Встроенный фильтр низких частот |
| Тип выходного соединения | Клеммный терминал: 2х проводная система с заземлением |
| Обводная цепь (байпас) | |
| Тип байпас | Электронный и ручной сервисный байпас |
| Диапазон напряжений байпас | Максимальное напряжение: +25% (настраиваемо +10%, +15%,+20% ), Минимальное напряжение: -45% (настраиваемо -10%, -20%,-30%) |
| Диапазон частот байпас | ±10% |
| АКБ | |
| Наличие встроенных АКБ | Нет |
| Тип аккумуляторных батарей | Свинцово-кислотные герметизированные с защитой от утечки |
| Количество встроенных АКБ | 0 |
| Напряжение на шине постоянного тока | Стандартное устройство: ±120 В постоянного тока; настраиваемо: ±96 В, ±108 В |
| Время автономной работы (50% и 100% нагрузка) | В зависимости от емкости подключенного батарейного кабинета |
| Время перезаряда | В зависимости от емкости подключенного батарейного кабинета |
| Режим заряда | Интеллектуальный трехступенчатый заряд с температурной компенсацией напряжения (опционально) |
| Ток заряда | До 14 ампер |
| Время переключения на батареи | 0 мс - с электросети на АКБ, 0 мс - с электросети на байпас |
| Защита батарей | Защита от переразряда, перенапряжения, короткого замыкания |
| Коммуникации и интерфейсы | |
| Интерфейсные порты | USB, RS232/485 |
| Внутренний слот для карты управления | Cлоты для карт SNMP и "сухие" контакты |
| Аварийное отключение (EPO) | Есть |
| ЖК-дисплей и индикация | Цветной текстовый ЖК-дисплей и светодиодная индикация |
| Звуковая сигнализация | Неисправность электросети, низкий заряд батарей, перегрузка, ошибка ИБП |
| Рабочие условия | |
| Температура эксплуатации | 0°C ~ 40°C |
| Относительная влажность при эксплуатации | 0 ~ 95 % |
| Высота над уровнем моря | 0 ~ 3000 метров - до 85% нагрузки, 0 ~ 1500 метров - 100% нагрузки |
| Температура хранения | -25°C ~ +55°C |
| Высота хранения над уровнем моря | 0 ~ 10000 метров (рекомендованная) |
| Класс защиты | IP20 |
| Тепловыделение в режиме работы от электросети | 2218 BTU/час |
| Уровень шума | Менее 55 дБ |
| Физические характеристики | |
| Размер (Ш х Г х В), мм | 250х900х868 |
| Размер упаковки (Ш х Г х В), мм | 379х1028х1027 |
| Вес нетто, кг | 33 |
| Вес брутто, кг | 45 |
| Соответствие стандартам | |
| Безопасность | ТР ТС 004/2011, МЭК 62040-1, МЭК 60950-1 |
| ЭМС | ТР ТС 020/2011, МЭК 62040-2, МЭК 61000-4-2/61000-4-3/61000-4-4/61000-4-5/61000-4-6/61000-4-8 |
