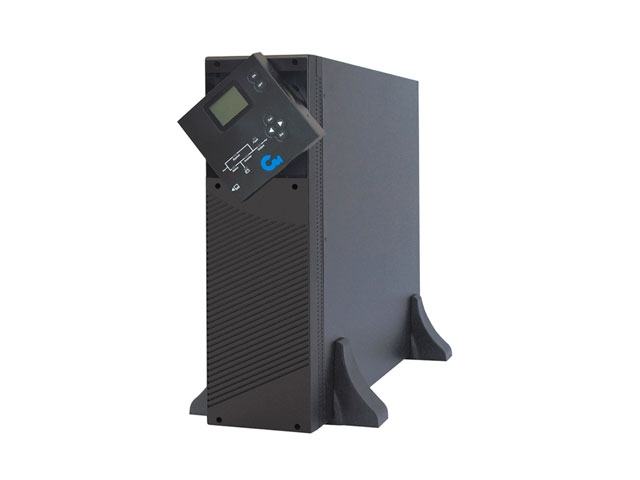

ИБП Связь Инжиниринг СИПБ 10 кВА СИПБ10КД.9-11/БПС
Онлайн ИБП СИПБ10КД.9-11/БПС двойного преобразования полной мощностью 10 кВА для установки в 19'' стойку или на пол с раздельным вводом байпас и цветным ЖК-дисплеем. Выходной коэффициент мощности 0,9. Параллельная работа до четырех ИБП. Два внутренних слота для установки карт управления.
Технические характеристики СИПБ10КД.9-11/БПС
| Общие | |
| Модель ИБП | СИПБ10КД.9-11/БПС |
| Полная мощность, кВА | 10 |
| Активная мощность, кВт | 9 |
| Фазы на входе | 1 фаза |
| Фазы на выходе | 1 фаза |
| Форм-фактор | Стоечный / Напольный |
| Гарантия | 24 месяца |
| Вход | |
| Номинальное входное напряжение | 220 В (настраивается 230, 240 В) |
| Номинальный диапазон напряжений | 120 ~ 276 В |
| Диапазон входной частоты | 40 ~ 70 Гц |
| Номинальный входной ток | до 60 ампер |
| Входной коэффициент мощности | ≥ 0,99 |
| Коэффициент нелинейных искажений на входе | ≤ 3% |
| Диапазон напряжений в экономичном режиме | макс +25% (опции +10%, +15%, +20%), мин -45% (опции -20%, -30%) |
| Тип входного соединения | Клеммный терминал: фаза, нейтраль и заземление |
| Выход | |
| Номинальное выходное напряжение | 220 В (настраивается 230, 240 В) |
| Точность выходного напряжения | ± 1 % |
| Топология и форма выходного напряжения | онлайн ИБП с "чистой" синусоидой на выходе |
| Искажения выходного напряжения | ≤2% на линейной нагрузке |
| Выходная частота (режим работы от АКБ) | 50, 60 ±0.1% |
| Выходной коэффициент мощности | 0.9 |
| Коэффициент пиковой нагрузки | 3:1 |
| Перегрузочная способность | При работе от электросети: до 110% - 60 минут, до 125% - 10 минут, до 150% - 1 минута, свыше 150% - переход на байпас |
| КПД в режиме работы от электросети | ≥90% при полной нагрузке |
| КПД в экономичном режиме | ≥97% при полной нагрузке |
| Защита от всплесков напряжения | 300 джоулей |
| Фильтрация | встроенный фильтр |
| Тип выходного соединения | Клеммный терминал: фаза, нейтраль и заземление |
| Обводная цепь (байпас) | |
| Тип байпас | Электронный |
| Диапазон напряжений байпас | от +25% до -45% |
| Диапазон частот байпас | ±10% (настраиваемый ±1%, ±2%, ±4%, ±5%) |
| АКБ | |
| Наличие встроенных АКБ | Нет |
| Тип аккумуляторных батарей | Свинцово-кислотные герметизированные с защитой от утечки |
| Напряжение на шине постоянного тока | ±96 В, ±108 В, ±120 В постоянного тока (опционально) |
| Время автономной работы (50% и 100% нагрузка) | В зависимости от емкости подключенного батарейного блока |
| Время перезаряда | В зависимости от емкости подключенного батарейного блока |
| Режим заряда | Интеллектуальный заряд с температурной компенсацией напряжения |
| Ток заряда | До 10 ампер |
| Время переключения на батареи | 0 мс - с электросети на АКБ |
| Защита батарей | Защита от переразряда, перенапряжения, короткого замыкания |
| Коммуникации и интерфейсы | |
| Интерфейсные порты | RS485 и RS232, USB |
| Внутренний слот для карты управления | Слоты для карт SNMP или "сухие" контакты |
| Аварийное отключение (EPO) | Есть |
| ЖК-дисплей и индикация | Цветной текстовый ЖК-дисплей с мнемосхемой |
| Звуковая сигнализация | Неисправность электросети, низкий заряд батарей, перегрузка, ошибка ИБП |
| Рабочие условия | |
| Температура эксплуатации | 0°C ~ 40°C |
| Относительная влажность при эксплуатации | 0 ~ 95 % |
| Высота над уровнем моря | 0 ~ 3000 метров |
| Температура хранения | -25°C ~ +55°C |
| Высота хранения над уровнем моря | 0 ~ 10000 метров (рекомендованная) |
| Класс защиты | IP20 |
| Тепловыделение в режиме работы от электросети | 2765 BTU/час |
| Уровень шума | менее 55 дБ |
| Физические характеристики | |
| Размер (Ш х Г х В), мм | 443х580х131 (без батарейного блока) |
| Размер упаковки (Ш х Г х В), мм | 573х746х230 |
| Вес нетто, кг | 25 |
| Вес брутто, кг | 27 |
| Соответствие стандартам | |
| Безопасность | ТР ТС 004/2011, МЭК 62040-1 |
| ЭМС | ТР ТС 020/2011, МЭК 62040-2 |
