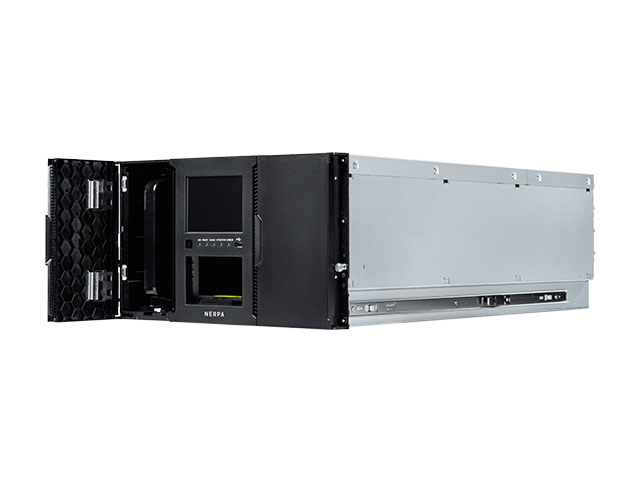

Базовый LTO-модуль Nerpa TL AL707 BTL
Базовый модуль Nerpa TL AL707 BTL рассчитан на корпоративные нагрузки и использование в инфраструктуре ЦОД. Устройство поддерживает до 6 приводов LTO HH или до 3 приводов FH, что позволяет подобрать конфигурацию под требования к производительности.
Базовый LTO-модуль Nerpa TL AL707 BTL — управляющий центр ленточной библиотеки
NERPA TL AL707 BTL (Base Tape Library) представляет собой управляющий базовый модуль российской модульной ленточной библиотеки корпоративного уровня. Устройство является главным аппаратным узлом всей системы резервного копирования и архивного хранения данных. Модуль BTL функционирует как полностью самостоятельная единица, без которой работа всей ленточной системы, включая подключаемые модули расширения ETL, невозможна.
Ключевые технические характеристики модуля
- Форм-фактор высотой 6U для установки в стандартную 19-дюймовую серверную стойку.
- Базовая емкость 80 слотов для магнитных кассет LTO, организованных в виде двух быстросъемных съемных магазинов по 40 слотов каждый.
- Выделенный почтовый слот вместимостью до десяти кассет для безопасного добавления или извлечения носителей оператором без прерывания автоматической работы системы.
- Поддержка до шести приводов половинной высоты (Half-Height) или до трех приводов полной высоты (Full-Height) с полной совместимостью со стандартами LTO-7, LTO-8, LTO-9 и LTO-10.
- Интерфейсы накопителей Fibre Channel до 32 Гбит/с или SAS до 12 Гбит/с.
- Дублированные блоки питания с поддержкой горячей замены для непрерывной работы в режиме 24/7.
Модуль оснащен главным контроллером, координирующим работу всей библиотеки и отвечающим за логику распределения данных, ведение логов и интеграцию с программным обеспечением верхнего уровня. Встроенный интеллектуальный роботизированный манипулятор со сканером штрих-кодов физически перемещает кассеты между слотами и приводами. При подключении модулей расширения ETL каждый модуль имеет собственного робота-манипулятора, управление осуществляется централизованно через контроллер BTL.
Для управления предусмотрены локальный сенсорный ЖК-дисплей оператора на передней панели и полнофункциональный веб-интерфейс по защищенному протоколу HTTPS с поддержкой SNMP для интеграции в системы мониторинга центра обработки данных. Функция логического партиционирования позволяет разделить базовые слоты и приводы на несколько независимых логических библиотек с закреплением каждой партиции за отдельным сервером или различным программным обеспечением. Модуль полностью адаптирован для интеграции с отечественными системами резервного копирования «Кибер Бэкап» и RuBackup.
Технические характеристики NERPA TL AL707 (базовый модуль BTL)
| Модель / Модификация | NERPA TL AL707 (базовый модуль BTL) |
| Форм-фактор | 6U |
| Монтаж | Направляющие для монтажа в стойку 19" |
| Количество LTO-слотов | 80 слотов |
| Магазины (swappable) | 2 |
| Mail slot / магазины | 1 / 10 |
| Количество приводов LTO (HH / FH) | Half‑Height (HH): от 1 до 6 Full‑Height (FH): от 0 до 3 Поддержка LTO‑8, LTO‑9, LTO‑10 (FC или SAS) |
| Блоки питания | 2 резервируемых блока питания |
| Сканер штрих-кодов | 1 |
| Панель управления | Operator Control Panel (OCL) – VGA (4:3), сенсорный экран, расположена на базовом модуле |
| Удалённое управление | HTTPS / RMI (Remote Management Interface), RJ‑45 10/100/1000 Мбит/с (GbE), USB 3.0 для обновлений |
| Время инициализации | 70 – 220 с |
| Среднее время замены картриджа | 35 – 45 с |
| Среднее время инвентаризации | 70 – 90 с |
| Климатические условия эксплуатации | |
| Температура | от 10 до 32 °C |
| Влажность | от 20% до 50% |
| Высота | до 3900 метров |
| Климатические условия хранения и транспортировки | |
| Температура | от -30 до 60 °C |
| Влажность | от 20% до 90% |
| Высота | до 10675 метров |
| Номинальные характеристики электропитания (АС) | от 100 В до 240 В, от 1,5 А до 3,5 А |
| Максимальная потребляемая мощность | 550 Вт |
| Надёжность (MCBF) | 3 000 000 циклов замены картриджей |
| Поддерживаемое ПО для СРК | Кибер Бакал, BackupExec, Veeam, Acronis, Commvault, Spectrum Protect, Archivare и др. |
| Ёмкость (базовый модуль 80 слотов) | |
| LTO-8 (native / сжатие 2.5:1) | 960 ТБ / 2400 ТБ |
| LTO-9 (native / сжатие 2.5:1) | 1440 ТБ / 3600 ТБ |
| LTO-10 (native / сжатие 2.5:1) | 3200 ТБ / 8000 ТБ |
| Макс. производительность (LTO-10, native / сжатие) | 4,3 ТБ/ч |
