NERPA TL AL707 BTL + ETL на 560 LTO-слотов

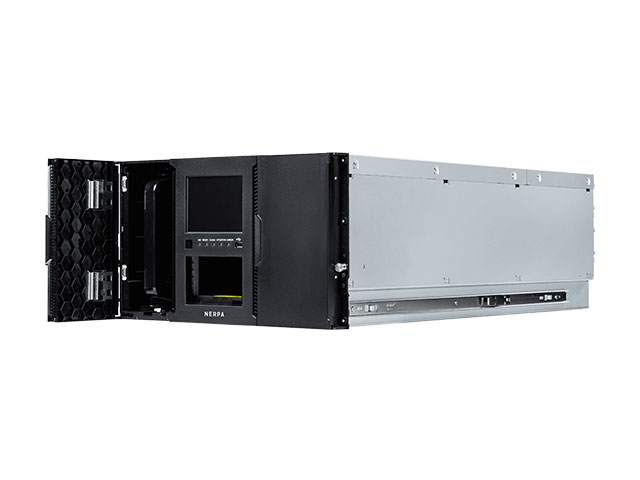

Ленточная библиотека NERPA TL AL707 BTL + ETL — масштабируемая конфигурация для корпоративного архивирования

Комбинация NERPA TL AL707 BTL и ETL представляет собой полную вертикально-масштабируемую конфигурацию флагманской российской ленточной библиотеки корпоративного класса. Комплекс строится на базе управляющего модуля и подключаемых к нему модулей расширения, образующих единый отказоустойчивый кластер с централизованным управлением модулями. Архитектура ориентирована на крупные центры обработки данных, облачных провайдеров, финансовый сектор и государственные организации с непрерывным ростом объемов резервных копий и архивов.

Ключевые характеристики и возможности комплекса

• Базовый модуль NERPA TL AL707 BTL форм-фактора 6U: выполняет функции центрального управляющего элемента, содержит главный контроллер управления, встроенный роботизированный манипулятор для перемещения кассет и локальную сенсорную панель оператора на передней панели; оснащен 80 слотами под картриджи LTO и поддерживает установку до шести приводов половинной высоты или до трех приводов полной высоты.
• Модуль расширения NERPA TL AL707 ETL форм-фактора 6U: предназначен для наращивания плотности хранения, добавляет в общую систему 80 LTO-слотов и позволяет разместить до шести дополнительных приводов половинной высоты или трех приводов полной высоты.
• Масштабирование: каждый модуль (BTL и ETL) имеет собственного робота-манипулятора, управление осуществляется централизованно через единый контроллер.
• Предельная конфигурация: объединение одного модуля BTL и до шести модулей ETL заполняет стандартную 19-дюймовую стойку объемом 42U с достижением 560 LTO-слотов и до 42 приводов половинной высоты.
• Емкостные показатели при использовании LTO-10: сырая емкость максимальной конфигурации составляет до 22,4 ПБ (до 56 ПБ с аппаратным сжатием).
• Производительность: скорость чтения и записи одного привода достигает 400 МБ/с в чистом виде и до 1000 МБ/с при аппаратном сжатии.
• Отказоустойчивость: каждый модуль оснащен дублированными блоками питания с поддержкой горячей замены.
• Программная совместимость: комплекс сертифицирован для работы с отечественными системами резервного копирования «Кибер Бэкап» и RuBackup.

Технические характеристики NERPA TL AL707 (модуль расширения ETL)

Модель / Модификация	NERPA TL AL707 (модуль расширения ETL)
Тип устройства	Модуль расширения ленточной библиотеки (требуется базовый модуль BTL)
Форм-фактор	6U
Монтаж	Направляющие для монтажа в стойку 19"
Количество LTO-слотов	80 слотов
Магазины (swappable)	2
Mail slot / магазины	1 / 10
Количество приводов LTO (HH / FH)	Half‑Height (HH): 0–6 Full‑Height (FH): 0–3 Поддержка LTO‑8, LTO‑9, LTO‑10 (FC или SAS)
Блоки питания	2 резервируемых блока питания
Сканер штрих-кодов	0 (отсутствует, используется сканер базового модуля)
Панель управления	Нет (управление осуществляется через панель базового модуля)
Удалённое управление	HTTPS / RMI (через базовый модуль), RJ‑45 10/100/1000 Мбит/с (GbE), USB 3.0 для обновлений
Климатические условия эксплуатации
Температура	от 10 до 32 °C
Влажность	от 20% до 50%
Высота	до 3900 метров
Климатические условия хранения и транспортировки
Температура	от -30 до 60 °C
Влажность	от 20% до 90%
Высота	до 10675 метров
Номинальные характеристики электропитания (АС)	от 100 В до 240 В, от 1,5 А до 3,5 А
Максимальная потребляемая мощность	550 Вт
Надёжность (MCBF)	3 000 000 циклов замены картриджей
Ёмкость (модуль расширения, 80 слотов)
LTO-8 (native / сжатие 2.5:1)	960 ТБ / 2400 ТБ

LTO-9 (native / сжатие 2.5:1) 1440 ТБ / 3600 ТБ LTO-10 (native / сжатие 2.5:1) 3200 ТБ / 8000 ТБ Макс. производительность (LTO-10, native / сжатие) 4,3 ТБ/ч Примечание Модуль расширения не имеет собственной панели управления и сканера штрих-кодов. Для работы требуется подключение к базовому модулю BTL. При объединении 1 базового модуля и 6 модулей расширения получается полная конфигурация на 42U с 560 слотами.
