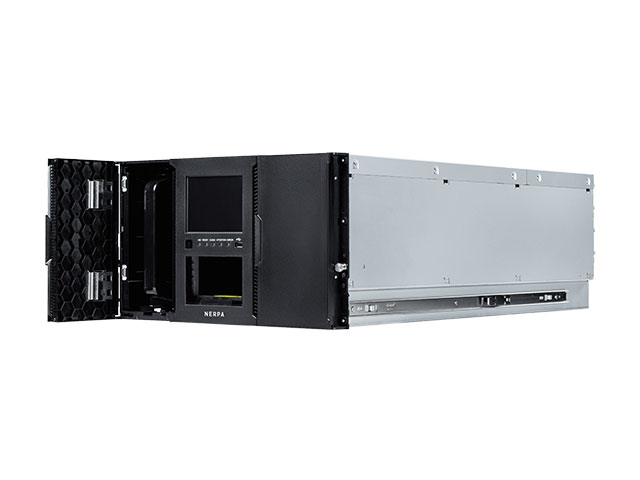

Модуль расширения Nerpa TL AL707 на 80 LTO-слотов

Полка расширения Nerpa TL AL707 ETL — модуль масштабирования емкости хранения

NERPA TL AL707 ETL (Expansion Tape Library) представляет собой ведомый программно-аппаратный модуль расширения для флагманской российской ленточной библиотеки корпоративного класса. Блок разработан для поэтапного и экономически эффективного наращивания емкости и производительности систем резервного копирования и архивного хранения данных. Устройство не функционирует как самостоятельная единица и требует обязательного подключения к управляющему базовому модулю NERPA TL AL707 BTL.

Ключевые технические характеристики модуля

• Форм-фактор высотой 6U для монтажа в стандартный 19-дюймовый серверный шкаф.
• Добавление в систему 80 дополнительных слотов под магнитные кассеты LTO, организованных в виде двух быстросъемных съемных магазинов по 40 слотов каждый.
• Поддержка до шести приводов половинной высоты (Half-Height) или до трех приводов полной высоты (Full-Height) с полной совместимостью со стандартами LTO-8, LTO-9 и LTO-10.
• Интерфейсы накопителей Fibre Channel или SAS.
• Два отказоустойчивых резервируемых блока питания с поддержкой горячей замены при максимальной потребляемой мощности 550 Вт.

В модуле ETL есть собственный робот-манипулятор. Управление осуществляется централизованно через контроллер базового модуля BTL. К одному головному устройству BTL допускается последовательное подключение до шести модулей расширения ETL, что позволяет бесшовно расширить систему до предельных 42U, что соответствует 560 слотам, 42 приводам половинной высоты и до 56 ПБ данных со сжатием при использовании LTO-10.

Конфигурирование, логическое разделение слотов на партиции и мониторинг портов модуля ETL выполняются централизованно через веб-интерфейс головного модуля BTL. Устройство оптимизировано для совместной работы с российскими системами резервного копирования «Кибер Бэкап» и RuBackup, что позволяет защитить инвестиции в ИТ-инфраструктуру центров обработки данных, финансовых организаций и государственных архивов.

Технические характеристики NERPA TL AL707 (модуль расширения ETL)

Модель / Модификация	NERPA TL AL707 (модуль расширения ETL)
Тип устройства	Модуль расширения ленточной библиотеки (требуется базовый модуль BTL)
Форм-фактор	6U
Монтаж	Направляющие для монтажа в стойку 19"
Количество LTO-слотов	80 слотов
Магазины (swappable)	2
Mail slot / магазины	1 / 10
Количество приводов LTO (HH / FH)	Half‑Height (HH): 0–6 Full‑Height (FH): 0–3 Поддержка LTO‑8, LTO‑9, LTO‑10 (FC или SAS)
Блоки питания	2 резервируемых блока питания
Сканер штрих-кодов	0 (отсутствует, используется сканер базового модуля)
Панель управления	Нет (управление осуществляется через панель базового модуля)
Удалённое управление	HTTPS / RMI (через базовый модуль), RJ‑45 10/100/1000 Мбит/с (GbE), USB 3.0 для обновлений
Климатические условия эксплуатации
Температура	от 10 до 32 °C
Влажность	от 20% до 50%
Высота	до 3900 метров
Климатические условия хранения и транспортировки
Температура	от -30 до 60 °C
Влажность	от 20% до 90%
Высота	до 10675 метров
Номинальные характеристики электропитания (АС)	от 100 В до 240 В, от 1,5 А до 3,5 А
Максимальная потребляемая мощность	550 Вт
Надёжность (MCBF)	3 000 000 циклов замены картриджей
Ёмкость (модуль расширения, 80 слотов)
LTO-8 (native / сжатие 2.5:1)	960 ТБ / 2400 ТБ

LTO-9 (native / сжатие 2.5:1) 1440 ТБ / 3600 ТБ LTO-10 (native / сжатие 2.5:1) 3200 ТБ / 8000 ТБ Макс. производительность (LTO-10, native / сжатие) 4,3 ТБ/ч Примечание Модуль расширения не имеет собственной панели управления и сканера штрих-кодов. Для работы требуется подключение к базовому модулю BTL. При объединении 1 базового модуля и 6 модулей расширения получается полная конфигурация на 42U с 560 слотами.
